Come creare circuiti mediante Gestione circuiti

È possibile utilizzare Gestione circuiti per creare uno o più circuiti. I quadri e i circuiti vengono in genere creati in un disegno e aggiunti ad un database di progetto elettrico. Tali quadri e circuiti possono quindi essere utilizzati come riferimenti in altri disegni. È possibile collegare qualsiasi disegno ad un database di progetto elettrico e utilizzare i rispettivi quadri e circuiti in più disegni.

È possibile creare circuiti in qualsiasi fase del processo di design: durante l'aggiunta dei quadri, in un qualsiasi momento successivo oppure prima dell'aggiunta dei quadri, assegnando quindi i circuiti dopo l'aggiunta dei quadri. È possibile aggiungere uno o più circuiti alla volta.

Nota: È possibile lasciare aperto Gestione circuiti mentre si lavora nel disegno.

Per creare circuiti mediante Gestione circuiti

Per aggiungere un singolo circuito:

Per aggiungere più circuiti:

1. Nel disegno in cui è presente almeno un quadro elettrico, selezionare un dispositivo e fare clic su scheda Dispositivo gruppo Circuiti menu a discesa Gestione circuiti Gestione circuiti .
2. Nel riquadro sinistro di Gestione circuiti selezionare il quadro a cui si desidera aggiungere uno o più circuiti.

   Se non sono stati ancora aggiunti quadri, selezionare <Non assegnato> I nuovi quadri vengono aggiunti automaticamente a <Non assegnato>. Una volta creati i quadri, è possibile trascinare i circuiti da <Non assegnato> ai quadri desiderati.

3. Aggiungere un singolo circuito con uno dei metodi illustrati di seguito:
   • Fare clic su (Crea nuovo circuito) oppure sulla freccia del menu a discesa accanto a Crea nuovo circuito () per specificare un tipo di circuito.
   • Fare clic con il pulsante destro del mouse sul nome del quadro, quindi scegliere Nuovo <tipo circuito>.
   • Fare clic con il pulsante destro del mouse sul tipo di sistema (ad esempio Alimentazione e illuminazione) sotto il nome del quadro e scegliere Nuovo circuito.
4. Aggiungere più circuiti con uno dei metodi illustrati di seguito:
   • Fare clic su (Crea circuiti multipli).
   • Fare clic con il pulsante destro del mouse sul nome del quadro, quindi scegliere Nuovi circuiti multipli.

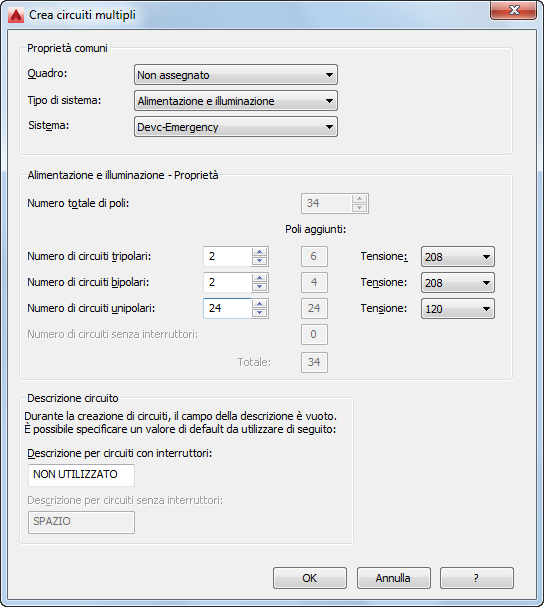

5. Nella finestra di dialogo Crea circuiti multipli, area Proprietà comuni, specificare quanto segue:
   • Quadro: se è stato selezionato il nome di un quadro prima di avviare il comando, questo campo è disattivato. Se è stato selezionato <Non assegnato>, selezionare un quadro dall'elenco a discesa. Selezionare <Non assegnato> in questo elenco se non si desidera ancora assegnare il circuito ad un quadro.
   • Tipo di sistema: specificare un tipo di sistema per i circuiti.
   • Sistema: specificare un sistema per i circuiti.
6. In <Tipo di sistema> - Proprietà, specificare il numero di circuiti unipolari, bipolari e tripolari e le rispettive tensioni.


   Nota: Dopo aver aggiunto i nuovi circuiti, aggiornare i computi dei quadri nel disegno. Per ulteriori informazioni, vedere Aggiornamento dei computi dei quadri.
