È possibile convertire un set di stili di simbolo schematico nei singoli componenti, ovvero nelle impostazioni dello stile e nei blocchi AutoCAD® utilizzati dalle viste dello stile. La procedura di conversione genera fra l'altro:
- Un set di disegni contenenti i blocchi AutoCAD. La procedura crea un disegno per blocco vista per stile, pertanto ogni disegno contiene una singola definizione blocco.
- Uno script di conversione simboli (file di contenuto personalizzato o file CCF) che contiene le impostazioni dello stile. Lo script non contiene solo valori per le impostazioni dello stile, ma anche i percorsi file dei disegni di output contenenti i blocchi AutoCAD.
In genere si utilizza questo processo quando si dispone di un set di stili di simbolo schematico esistenti che si desidera personalizzare. Gli stili vengono convertiti nei componenti singoli, ovvero nei blocchi e nelle impostazioni dello stile nello script, che vengono personalizzati, quindi lo script modificato viene utilizzato per convertire i blocchi modificati in nuovi stili.
Per convertire un set di stili di simbolo schematico nei singoli blocchi
- Fare clic su
.

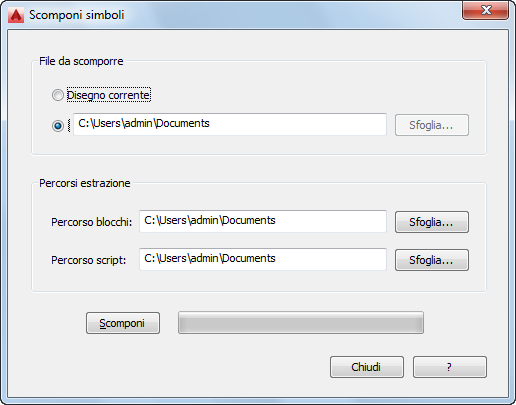

- Nella finestra di dialogo Scomponi simboli, in File da scomporre selezionare il disegno (file DWG) contenente gli stili di simbolo schematico da convertire:
Per... Procedere nel modo seguente... Convertire gli stili di simbolo schematico nel disegno correntemente aperto in AutoCAD MEP Fare clic su Disegno corrente. Convertire gli stili di simbolo schematico in un disegno salvato localmente sul computer Fare clic sul pulsante di opzione accanto al percorso del file, fare clic su Sfoglia, selezionare il file di disegno, quindi fare clic su Apri. - In Percorso blocchi fare clic su Sfoglia, quindi selezionare la cartella in cui inserire i disegni contenenti i blocchi AutoCAD utilizzati dalle viste degli stili di simbolo schematico. Fare clic su OK.
Se la cartella selezionata contiene disegni, durante la procedura di conversione verrà richiesto se si desidera sovrascrivere i disegni con lo stesso nome.
Nota: In modo analogo a quanto avviene per tutti i blocchi AutoCAD®, i blocchi nei disegni prodotti vengono salvati in un'area dati invisibile denominata tabella di definizione blocchi. Per ulteriori informazioni, vedere . - In Percorso script fare clic su Sfoglia, quindi selezionare il nome file dello script di conversione simboli da creare:
Per... Procedere nel modo seguente... Creare un nuovo script Nella finestra di dialogo Seleziona file, specificare il percorso del nuovo script, immettere un nome, quindi fare clic su Salva. Sovrascrivere il contenuto di uno script esistente Nella finestra di dialogo Seleziona file, selezionare il disegno, fare clic su Salva, quindi fare clic su Sì per confermare che si desidera sovrascrivere il contenuto del disegno. - Fare clic su Scomponi.
Gli stili di simbolo schematico vengono convertiti nei blocchi utilizzati dalle viste dello stile e viene generato uno script associato basato sulle definizioni di stile.
Nota: Poiché uno stile di simbolo schematico specifica solo le posizioni dei connettori e non il metodo in base al quale tali connettori erano stati specificati inizialmente, per default nello script la proprietà Posizionamento connettore di tutti i connettori viene impostata su Specifica. Di conseguenza, prima di riutilizzare lo script di conversione per creare nuovi stili di simbolo schematico può essere necessario modificare tale valore.
È possibile modificare i blocchi e lo script e quindi utilizzarli per creare nuovi stili di simbolo schematico basati su tali modifiche. Per ulteriori informazioni, vedere Conversione di blocchi in stili di simbolo schematico.
