Come generare un computo dei quadri su un foglio distinto

Per generare un computo dei quadri per un quadro che non si trova nel disegno corrente, è necessario specificare un database di progetto elettrico (se non è già impostato) nella scheda Database di progetto elettrico della finestra di dialogo Preferenze elettriche.

1. Creare un nuovo disegno della vista generale e aprirlo.
2. Fare clic su scheda Gestisci gruppo Preferenze Impianti elettrici .

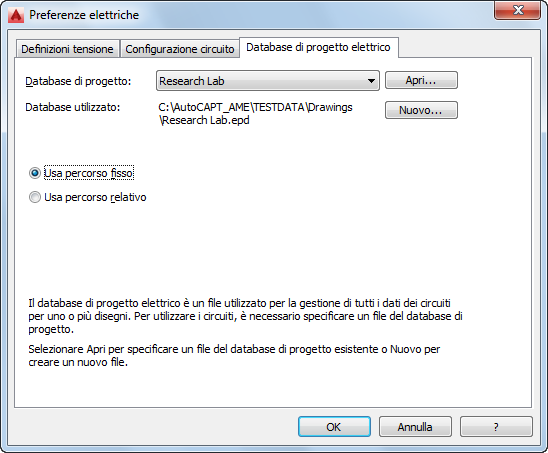

3. Nella finestra di dialogo Preferenze elettriche, fare clic sulla scheda Database di progetto elettrico.
4. In Database di progetto specificare il file database di progetto elettrico.

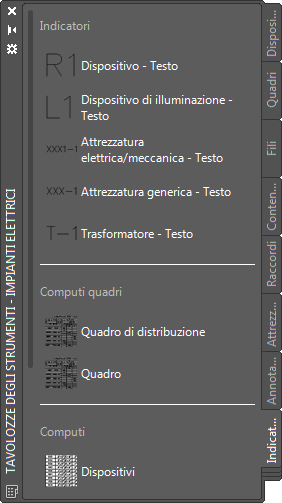

5. Nel set di tavolozze degli strumenti Impianti elettrici fare clic sulla tavolozza Indicatori e computi.


6. Fare clic su uno strumento computo dei quadri.
   Nota: In alternativa, è possibile selezionare un quadro nel disegno, quindi fare clic su scheda Quadro gruppo Circuiti Computo quadri .
7. Nella finestra di dialogo Computo quadri, in Quadro, specificare il quadro per il quale si desidera creare il computo.


   I quadri disponibili nell'elenco a discesa sono assegnati al database di progetto elettrico.

8. Selezionare uno stile tabella di computo quadri.


9. In Mostra quadri da, selezionare Database di progetto elettrico, quindi fare clic su OK.
10. Ripetere la procedura al fine di creare computi dei quadri aggiuntivi nello stesso foglio.
