Per generare un'immagine di anteprima della parte multivista parametrica al fine di facilitare la selezione delle parti, attenersi alla procedura descritta di seguito. Nel Generatore di contenuti viene creata un'immagine di anteprima basata su una direzione vista specificata. È possibile selezionare una delle dieci direzioni di visualizzazione standard di AutoCAD® per visualizzare il modello: alto, basso, sinistra, destra, anteriore, posteriore, SO assonometrico, SE assonometrico, NE assonometrico e NO assonometrico.
- Nel browser delle parti fare clic su
(Genera bitmap). Viene visualizzata la finestra di dialogo Anteprima bitmap.

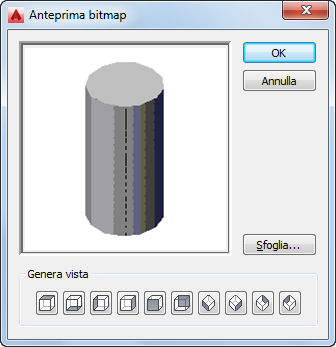

Esempio di anteprima bitmap di una parte multivista parametrica serbatoio verticale
- In Genera vista fare clic su una vista per l'immagine di anteprima della parte. Suggerimento: La finestra dell'immagine di anteprima nella finestra di dialogo viene aggiornata in base alla vista selezionata. In tal modo è possibile visualizzare tutte le immagini di anteprima disponibili per la parte prima di eseguire la selezione.
È inoltre possibile selezionare Sfoglia per selezionare un'immagine bitmap predefinita. Le immagini predefinite devono avere dimensioni di 200 x 200 pixel ed essere salvate a 256 colori.
- Fare clic su OK.
