Come impostare le annotazioni per gli stili di linea schematica

1. Aprire il disegno che contiene lo stile.
2. Nell'area di lavoro Schemi, aprire lo stile procedendo in uno dei modi seguenti:
   • Fare clic su scheda Gestiscigruppo Stile e visualizzazionemenu a discesa Gestione stiliStili linea schematica. Nel riquadro sinistro di Gestione stili, selezionare lo stile.
   • Nel disegno, selezionare una linea schematica che utilizza lo stile e fare clic su scheda Linea schematicagruppo Generalemenu a discesa Modifica stile sistemaModifica stile linea schematica.

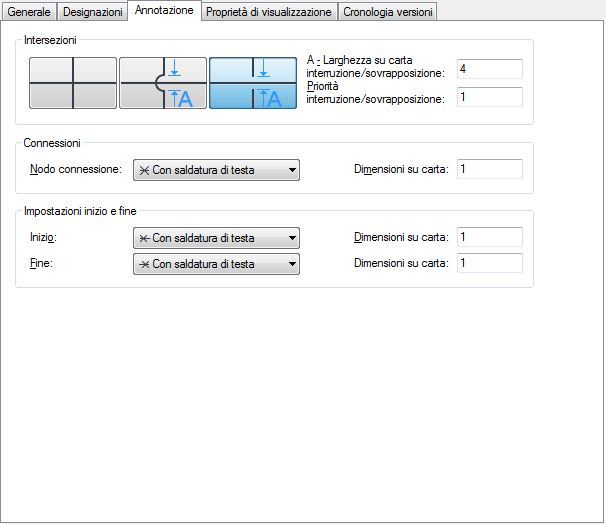

3. Fare clic sulla scheda Annotazione.


4. In Intersezioni, selezionare uno stile per le intersezioni delle linee schematiche.

   È possibile specificare una visualizzazione senza indicazioni particolari oppure con una sovrapposizione o con un'interruzione.

5. Se è stato selezionato lo stile di sovrapposizione o di interruzione, immettere la larghezza della sovrapposizione o dell'interruzione in Larghezza su carta interruzione/sovrapposizione e immettere un numero in Priorità interruzione/sovrapposizione.
6. In Connessioni, selezionare il simbolo di un nodo di connessione, quindi immettere una dimensione.
7. In Impostazioni inizio e fine, selezionare un simbolo per l'inizio e la fine di una linea, quindi immettere le rispettive dimensioni.
