- Aprire il disegno che contiene i dati di zona che si desidera analizzare. Nota: È possibile analizzare un edificio completo associando le zone e i vani contenuti nei disegni di riferimento esterno a zone nel disegno corrente. I vani adiacenti e i tipi di superficie dei vani vengono rilevati automaticamente per tutti i vani nel momento dell'esportazione.
- Fare clic su
. - Fare clic su
EsportagbXML. Se necessario, scorrere la tavolozza per visualizzare altre opzioni di esportazione.

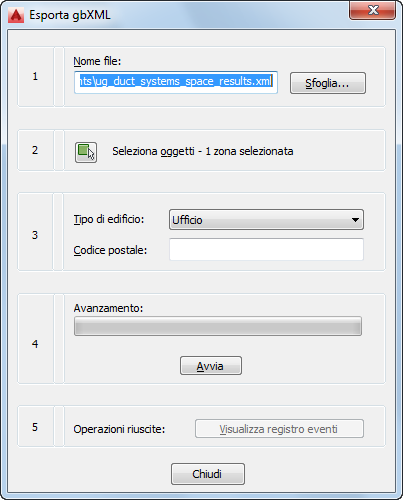

- Nella finestra di dialogo Esporta in gbXML è possibile specificare le impostazioni di esportazione:
- Nome file: specificare un nome di file e un percorso.
- Seleziona oggetti: la finestra rileva automaticamente tutte le zone nel disegno corrente. Le zone contenute nei disegni di riferimento possono essere esportate solo se sono associate ad una zona nel disegno corrente. Se la finestra di dialogo non rileva tutte le zone, fare clic su Seleziona oggetti e selezionare le zone desiderate.
- Tipo di edificio: specificare un tipo di edificio e un codice postale che potrebbero essere utilizzati dal programma di analisi esterno.
- Avanzamento: fare clic su Avvia per eseguire l'esportazione.
- Operazioni riuscite: se durante l'esportazione si verificano errori, si apre il registro eventi, che consente di visualizzare i messaggi di errore. È comunque possibile visualizzare il registro eventi in qualsiasi momento facendo clic su Visualizza registro eventi.
-
È ora possibile utilizzare il file gbXML in vari programmi di analisi.
