- Aprire i disegni che contengono le zone e i vani utilizzati durante l'esportazione del file gbXML originale. Nota: Se sono stati calcolati i carichi per i vani nei disegni xrif, ripetere la procedura di importazione per tutti i disegni che contengono vani.
- Fare clic su
.
- Nella finestra di dialogo Importa gbXML specificare il file XML analizzato, quindi fare clic su Apri.
I risultati gbXML vengono applicati ai vani e alle zone del disegno.

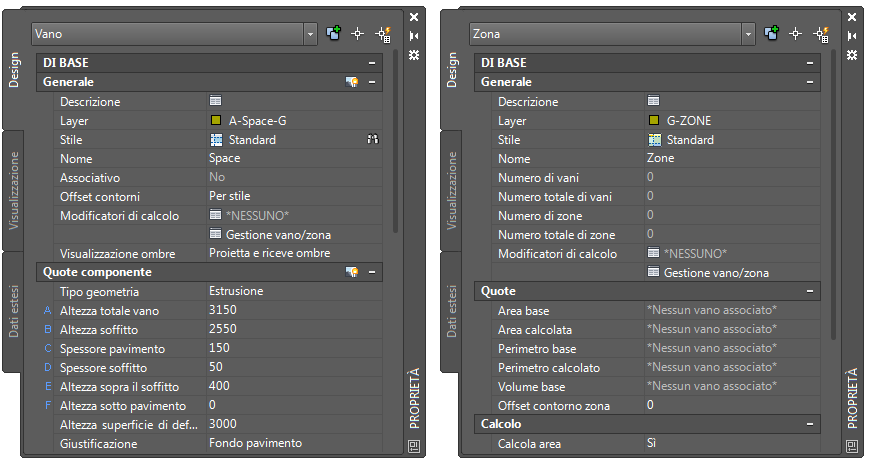

- Per visualizzare i calcoli, fare clic su un vano o su una zona, quindi nel riquadro proprietà selezionare la scheda Dati estesi.
I risultati dei calcoli vengono visualizzati in Dati calcolati vani tecnici per i vani e in ZoneEngineeringCalculatedData per le zone.
Il valore calcolato SupplyAirFlow è utilizzato nell'indicatore vano e nei computi vano. È possibile immettere manualmente i valori per il flusso d'aria di ritorno.
Nota: Il comando Importa gbXML non consente di ottenere informazioni dirette sulla riuscita o meno dell'operazione di importazione. Per determinare se l'operazione di importazione è riuscita, è necessario esaminare i risultati calcolati.
