Come specificare la pendenza per una passerella

La pendenza viene applicata alle passerelle nella direzione Z del sistema di coordinate corrente del disegno, in genere la direzione verticale per le piante dell'edificio.

  1. Nell'area di lavoro Impianti elettrici, fare clic su scheda Gestisci gruppo Preferenze Passerella .

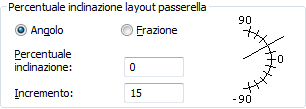

  2. Nella finestra di dialogo Preferenze layout passerella della scheda Percorso, in Percentuale inclinazione layout passerella, fare clic su Angolo o Frazione.
  3. In Percentuale inclinazione immettere il valore desiderato, a seconda del formato selezionato.
    Nota: Il valore della percentuale di inclinazione viene utilizzato per default nella finestra di dialogo Aggiungi passerelle.

    Angolo

    Frazione

  4. In Angolo specificare anche l'incremento sotto forma di numero di gradi.
