È possibile creare categorie per vari oggetti MEP, ad esempio dispositivi, quadri, simboli schematici e raccordi idraulici. Nei passaggi seguenti viene illustrato come suddividere in categorie uno stile per raccordi idraulici.
Nota: Questi passaggi sono simili a quelli creati per altri tipi di categorie in AutoCAD MEP.
Per suddividere in categorie i raccordi idraulici
- Fare clic su
.
- Nel riquadro sinistro, espandere il nodo degli oggetti specifici. In questo esempio selezionare Oggetti idraulici.

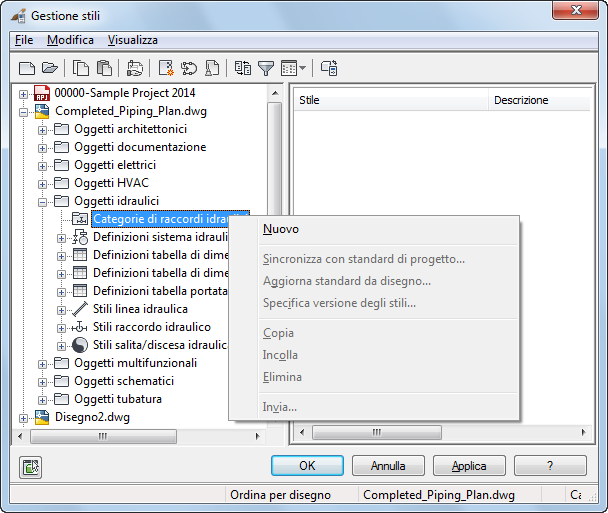

- Fare clic con il pulsante destro del mouse sulla categoria desiderata, in questo caso Categorie raccordo idraulico, quindi scegliere Nuovo.
- Immettere un nome per la nuova categoria e premere INVIO.
- Nel riquadro destro fare clic sulla scheda Raccordi idraulici. Nota: La scheda visualizzata varia in base alla categoria selezionata in precedenza. In questo esempio si chiama Raccordi idraulici.
- Fare clic su Aggiungi per aggiungere uno stile alla nuova categoria. Ripetere la procedura per aggiungere stili aggiuntivi.
- Per eliminare una categoria, fare clic con il pulsante destro del mouse sul nome della categoria nel riquadro sinistro, quindi scegliere Elimina. Nota: L'eliminazione di una categoria comporta l'eliminazione della categoria e dei riferimenti agli stili all'interno della categoria. Gli stili invece non vengono eliminati.
