Quando si crea un foglio, è possibile aggiungervi viste piane, di computi, di dettaglio, di sezione e di prospetto generali. È possibile pubblicare o stampare più fogli come gruppo di fogli.
- Nella barra degli strumenti Accesso rapido, fare clic su Navigatore progetto
. - Nel Navigatore progetto fare clic sulla scheda Fogli.
- Individuare la sottodirectory in cui si desidera aggiungere il foglio.
Per creare sottodirectory, fare clic con il pulsante destro del mouse su una directory, quindi scegliere Nuovo
Sottogruppo. - Fare clic con il pulsante destro del mouse, quindi scegliere NuovoFoglio.
- Nella finestra di dialogo Nuovo foglio specificare un numero e un titolo per il foglio, quindi fare clic su OK.
Il nuovo foglio viene creato ma non aperto.
- Fare doppio clic sul nuovo foglio per aprirlo.
- Nel Navigatore progetto selezionare la scheda Viste.
- Nella directory Viste individuare il disegno della vista che si desidera inserire nel foglio. Attenzione: Se si desidera inserire un computo in un foglio, è necessario aggiungervi prima una finestra. Fare clic su
quindi specificare una finestra nel foglio.
- Trascinare il disegno della vista sul foglio.

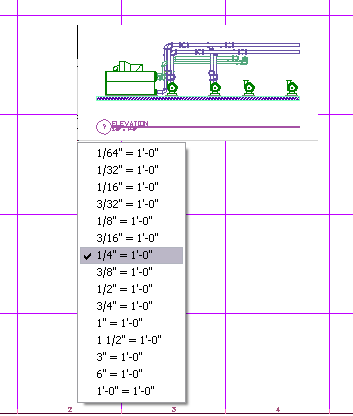

Se si desidera modificare le dimensioni della vista sul foglio, fare clic con il pulsante destro del mouse e scegliere una nuova scala.
Nota: Se si inserisce una vista di dettaglio, di sezione o di prospetto, al foglio viene aggiunta solo la vista specifica. La geometria della vista piana di riferimento non viene visualizzata. - Specificare il punto di inserimento per la vista.
- Per disattivare i contrassegni di griglia nella finestra, fare doppio clic all'interno della finestra stessa.
- Fare clic sull'icona della griglia nella barra di stato dell'applicazione per disattivarla, quindi fare doppio clic all'esterno della finestra.
Se lo si desidera, è possibile inserire più viste in un foglio oppure utilizzare una vista in più fogli.
Nei modelli dei fogli di default del programma è disponibile una griglia di layout che facilita l'individuazione delle viste nei fogli. Tale griglia non viene visualizzata nelle stampe né nell'output DWF™.
Per spostare la finestra sul foglio, selezionare il contorno della finestra e utilizzare gli strumenti di modifica di base disponibili nel menu di scelta rapida. Per visualizzare altre parti del disegno della vista, è possibile regolare le dimensioni della finestra. È inoltre possibile attivare la vista dello spazio modello facendo doppio clic all'interno della finestra. Una volta attivata la vista dello spazio modello, è possibile spostare il disegno della vista o eseguirne lo zoom all'interno della finestra. Per disattivare la vista dello spazio modello e visualizzare nuovamente lo spazio carta, fare doppio clic all'esterno della finestra. Nello spazio carta non sono consentite modifiche al disegno all'interno della finestra.
Se si inseriscono in un foglio viste di dettaglio, sezione o prospetto, vengono creati collegamenti ai numeri di contrassegno e di foglio sia nel disegno della vista di origine, sia nel disegno della vista dello spazio modello. Tali collegamenti vengono tuttavia interrotti se si modifica il nome o il percorso di uno dei due disegni della vista. Per ripristinare automaticamente i collegamenti ai numeri potrebbe essere necessario creare nuovamente il contrassegno.
