Come configurare elementi grafici per la visualizzazione unifilare dei tubi

Durante la configurazione di elementi grafici per la visualizzazione unifilari di tubi, è sufficiente abbinare un tipo di connettore al blocco di elementi grafici con le caratteristiche più simili nel disegno corrente.

  1. Nell'area di lavoro Tubature, fare clic su scheda Gestisci gruppo Stile e visualizzazione Gestione stili .
  2. Nel riquadro sinistro di Gestione stili, espandere Oggetti tubatura.
  3. Espandere Stili elementi grafici unifilari tubo.
  4. Selezionare uno stile.

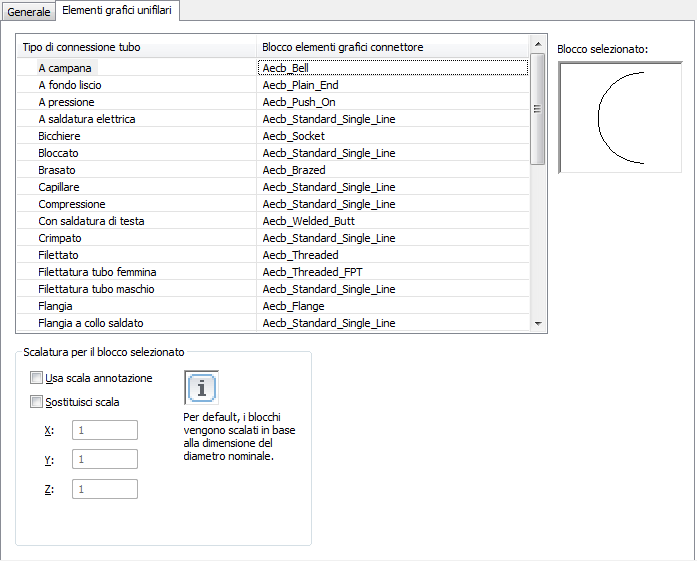

  5. Nel riquadro destro fare clic sulla scheda Elementi grafici unifilari.

  6. In Blocco elementi grafici connettore, selezionare un blocco che corrisponde al tipo di connessione nella colonna sinistra.
    Nota: Per la denominazione dei blocchi di elementi grafici di connessione univoci viene utilizzato Aecb_ConnectionType. Tuttavia, per molti tipi di connessione viene utilizzato lo stesso blocco di elementi grafici Aecb_StandardPipe1LineGraphic.
  7. In Scalatura per il blocco selezionato, selezionare Usa scala annotazione per scalare il blocco in base alle dimensioni di stampa delle annotazioni.
  8. Selezionare Sostituisci scala e immettere i valori per le coordinate X, Y e Z.
    Nota: Le annotazioni selezionate vengono utilizzate congiuntamente. La scala di annotazione consente di determinare se il blocco deve essere annotativo. La sostituzione della scala consente di determinare se il blocco deve essere scalato oltre la dimensione iniziale del blocco di annotazione. Per default, i blocchi vengono scalati nella dimensione del diametro nominale.
