Come aggiungere quote modello ad una parte multivista parametrica scatola di derivazione

Per aggiungere quote che specificano la lunghezza, la larghezza e la profondità della scatola di derivazione, attenersi alla procedura descritta di seguito.

Suggerimento: Per evitare la distorsione del modello, aggiungere innanzitutto le quote complessive del modello, quindi quelle singole per la geometria.

1. Per definire l'altezza complessiva della scatola di derivazione, nel browser delle parti fare clic con il pulsante destro del mouse su Quote modello, quindi scegliere Aggiungi distanza.
   Nota: Per valori di parametri costanti è possibile definire una quota costante o scegliere di non aggiungere una quota e di utilizzare il valore di default in base alla dimensione effettiva dell'elemento di geometria. Quando non vengono aggiunte quote, il parametro e il relativo valore non vengono visualizzati durante la selezione della dimensione parte.
2. Nell'area di modellazione selezionare la scatola di derivazione, quindi specificare la posizione in cui inserire la quota.

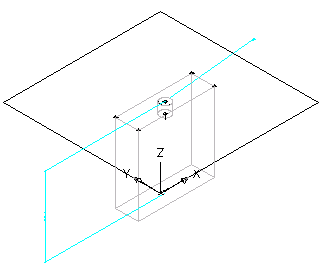

   La quota di altezza LunghB1 viene inserita nel modello e aggiunta in Parametri modello nel browser delle parti. Il valore di LunghB1 è un valore di default modificabile, basato sulla distanza di estrusione della caratteristica.



3. Per specificare l'altezza effettiva della scatola di derivazione, nel browser delle parti espandere Parametri modello, fare clic con il pulsante destro del mouse su LunghB1, quindi scegliere Modifica.

   Viene visualizzata la finestra di dialogo Parametri modello.

4. Fare doppio clic sul valore Equazione per LunghB1, immettere 4" (102 mm), quindi fare clic su Chiudi.
5. Per aggiungere una quota per la larghezza della scatola di derivazione, nel browser delle parti fare clic con il pulsante destro del mouse su Piano XY, quindi scegliere Aggiungi quotaDistanza orizzontale.
6. Nell'area di modellazione selezionare due punti di angolo per specificare la larghezza della scatola di derivazione e specificare una posizione in cui inserire la quota.
7. Alla riga di comando immettere un valore di quota pari a 4" (102 mm), quindi premere INVIO.

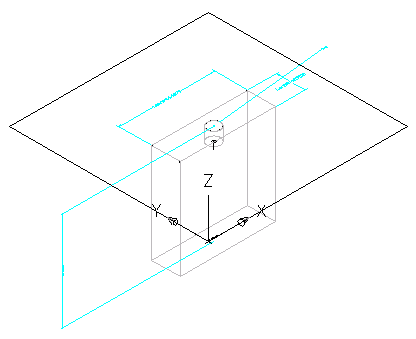

   La quota di lunghezza LunghA1 viene inserita nel modello e aggiunta in Parametri modello nel browser delle parti. Il valore di LunghA1 è un valore di default modificabile, basato sulla distanza di geometria della caratteristica.



8. Per aggiungere una quota per la profondità della scatola di derivazione, nel browser delle parti fare clic con il pulsante destro del mouse su Piano XY, quindi scegliere Aggiungi quotaDistanza verticale.
9. Nell'area di modellazione selezionare due punti di angolo per specificare la larghezza della scatola di derivazione e specificare la posizione in cui inserire la quota.
10. Alla riga di comando immettere un valore di quota di 2" (51 mm), quindi premere INVIO.

    La quota di lunghezza LunghA2 viene inserita nel modello e aggiunta in Parametri modello nel browser delle parti. Il valore di LunghA2 è un valore di default modificabile, basato sulla distanza di geometria della caratteristica.
