Per aggiungere quote al fine di specificare l'altezza e il diametro del corpo del serbatoio nonché la lunghezza per l'innesto del serbatoio, attenersi alla procedura descritta di seguito.
Suggerimento: Per evitare la distorsione del modello, aggiungere innanzitutto le quote complessive del modello, quindi quelle singole per la geometria.
- Per aggiungere la quota dell'altezza del corpo del serbatoio, nel browser delle parti fare clic con il pulsante destro del mouse su Quote modello, quindi scegliere Aggiungi distanza. Nota: Per valori di parametri costanti è possibile definire una quota costante o scegliere di non aggiungere una quota e di utilizzare il valore di default in base alla dimensione effettiva dell'elemento di geometria. Quando non vengono aggiunte quote, il parametro e il relativo valore non vengono visualizzati durante la selezione della dimensione parte.

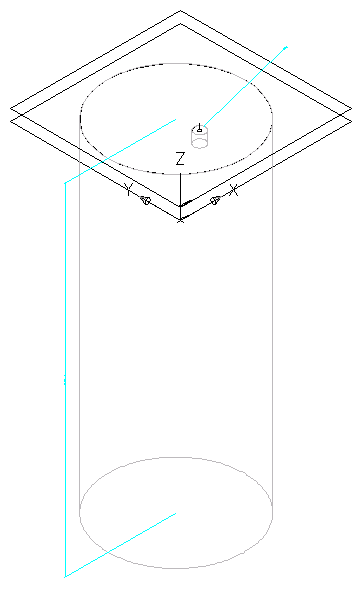

- Nell'area di modellazione selezionare il modificatore del corpo, quindi specificare la posizione in cui inserire la quota.
La quota di lunghezza LunghB1 viene inserita nel modello e aggiunta in Parametri modello nel browser delle parti. Il valore di LunghB1 è un valore di default modificabile, basato sulla distanza di estrusione che rappresenta il corpo del serbatoio.
- Per specificare la lunghezza effettiva dell'innesto, nel browser delle parti espandere Parametri modello, fare clic con il pulsante destro del mouse su OffPL1, quindi scegliere Modifica.
Viene visualizzata la finestra di dialogo Parametri modello.
Nota: La creazione di un modificatore con un tipo di terminazione piano consente di utilizzare la distanza tra i piani di lavoro come lunghezza definita della caratteristica del modificatore. In questa procedura si utilizza la distanza tra i piani di lavoro creati per posizionare l'innesto come quota di lunghezza per l'innesto. - Verificare che il valore Equazione per OffPL1 sia impostato su 2" (51 mm), quindi fare clic su Chiudi.
Se è necessario cambiare il valore, fare doppio clic su di esso e immettere un numero diverso.
