Come definire le designazioni per stili di linea schematica

Quando si disegna una linea schematica, è possibile selezionare una designazione per la linea nel riquadro proprietà. Per designazione si intende un ID in formato testo che consente di identificare la linea nel layout. L'elenco degli ID di designazione varia in base allo stile selezionato per la linea; è possibile selezionare un ID dall'elenco o immetterne uno diverso.

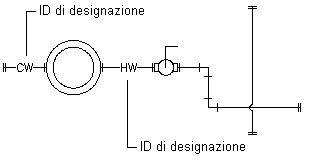

Esempi di ID di designazione

Per definire le designazioni di uno stile di linea schematica

1. Aprire il disegno che contiene lo stile.
2. Nell'area di lavoro Schemi, aprire lo stile procedendo in uno dei modi seguenti:
   • Fare clic su scheda Gestiscigruppo Stile e visualizzazionemenu a discesa Gestione stiliStili linea schematica. Nel riquadro sinistro di Gestione stili, selezionare lo stile.
   • Nel disegno, selezionare una linea schematica che utilizza lo stile e fare clic su scheda Linea schematicagruppo Generalemenu a discesa Modifica stile sistemaModifica stile linea schematica.

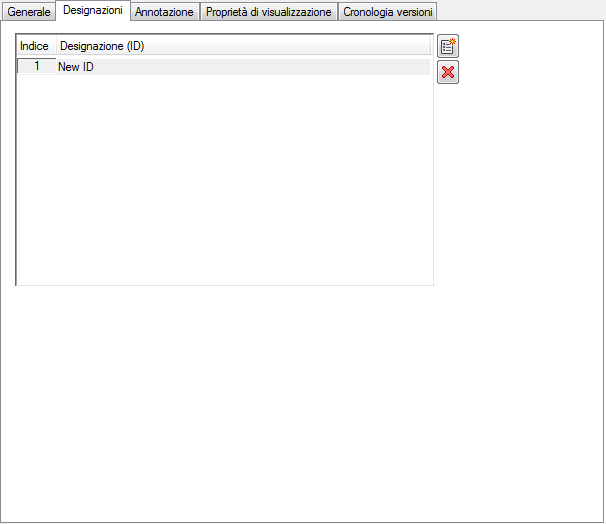

3. Fare clic sulla scheda Designazioni.


4. Definire le designazioni:

   Per...	Procedere nel modo seguente...
   Aggiungere una designazione	Fare clic su , quindi sul campo Designazione, immettere un ID e premere INVIO.
   Modificare una designazione	Fare clic sul campo Designazione corrispondente, modificare l'ID e premere INVIO.
   Eliminare una designazione	Selezionare una designazione e fare clic su .
