In AutoCAD Mechanical è disponibile il comando AMRECTANG che consente di creare polilinee chiuse di forma rettangolare.
Il comando RECTANG consente inoltre di creare rettangoli specificando due angoli opposti. Tuttavia, a seconda della posizione in cui si desidera inserire il rettangolo, non sempre specificare i due angoli opposti rappresenta la soluzione più idonea. In questo caso, il comando AMRECTANG fornisce opzioni che permettono di definire i rettangoli utilizzando punti diversi da quelli dei due angoli.
Se si preme la barra spaziatrice subito dopo aver richiamato il comando, il punto iniziale cambia. Il cursore cambia per mostrare il punto iniziale corrente.
| Cursore | Significato |
|---|---|
 |
Crea un rettangolo utilizzando un angolo come punto iniziale. |
 |
Crea un rettangolo utilizzando il punto medio della base come punto iniziale. |
 |
Crea un rettangolo utilizzando il punto medio dell'altezza come punto iniziale. |
 |
Crea un rettangolo utilizzando il centro del rettangolo come punto iniziale. |
Dopo aver specificato il punto iniziale, è possibile scegliere di cambiare la forma degli angoli (raccordo o smusso). È anche possibile controllare se le linee d'asse vengono disegnate insieme al rettangolo o meno.

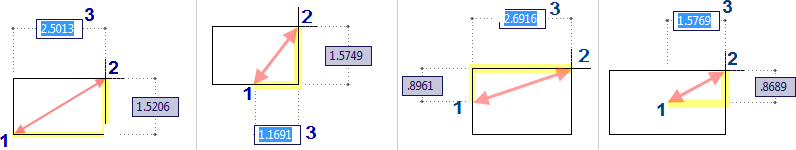

Fatto questo, occorre specificare il secondo punto che definisce il rettangolo. È possibile fare clic nell'area di disegno per specificare il secondo punto. Se è abilitato l'input quota, è possibile specificare il secondo punto immettendo i valori di quota nella descrizione comandi.
È anche possibile definire il rettangolo utilizzando l'area e una lunghezza o una larghezza. Se l'opzione Smusso o Raccordo è attiva, il calcolo dell'area considera l'effetto degli smussi o dei raccordi degli angoli.
In AutoCAD Mechanical sono disponibili numerose altre opzioni per definire il punto iniziale e quello finale. Per accedere ad esse, utilizzare le opzioni della riga di comando in modo da visualizzare la finestra di dialogo Rettangoli.
