I bordi del disegno vengono forniti come file *.dwg che contengono oggetti di formattazione specifici, richiesti mediante il comando AMTITLE.
Con AutoCAD Mechanical vengono forniti diversi file .dwg del bordo del disegno per ogni norma di disegno e dimensione carta supportata. Ad esempio, il bordo del disegno in formato A4 orizzontale per lo standard JIS è jis_a4l.dwg. È possibile copiare questi file, personalizzarli e configurare il sistema per l'utilizzo dei bordi del disegno personalizzati.

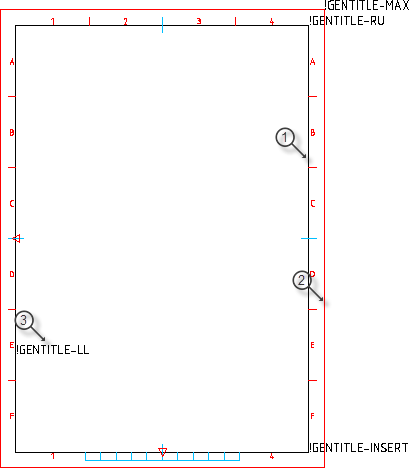

| Elemento | Descrizione |
|---|---|
| 1 | Riquadro interno, in genere disegnato sul layer 0 |
| 2 | Riquadro esterno, in genere disegnato sul layer AM_BOR |
| 3 | Oggetto TESTO contenente una parola chiave, che identifica una posizione chiave. |
Il punto di inserimento degli oggetti di testo identifica le posizioni chiave. Il comando AMTITLE utilizza questi punti per implementare varie opzioni. Ad esempio, utilizza il punto di inserimento del testo !GENTITLE_INSERT come punto di inserimento del cartiglio. Le parole chiave e le opzioni disponibili variano da una norma di disegno all'altra.
| Parola chiave | Intento |
|---|---|
|
!GENTITLE_INSERT |
Identifica il punto di inserimento per i cartigli |
|
!GENTITLE_INSERT_EXT1 |
Identifica il punto di inserimento per il primo cartiglio estensione |
|
!GENTITLE_INSERT_EXT2 |
Identifica il punto di inserimento per il secondo cartiglio estensione |
|
!GENTITLE_LL |
Identifica l'angolo inferiore sinistro dell'area di disegno effettiva. In genere, corrisponde all'angolo inferiore sinistro del riquadro interno. Tuttavia, nella figura sopra, !GENTITLE_LL viene posizionato sopra l'angolo inferiore sinistro, poiché il bordo del disegno è impostato per i fogli in formato A4. In fogli di queste dimensioni, il cartiglio inserito occupa la maggior parte dello spazio della sezione inferiore, impedendone l'utilizzo come area di disegno. |
|
!GENTITLE_LU |
Identifica l'angolo superiore sinistro dell'area di disegno effettiva (questo punto è utilizzato con lo standard GB per inserire numeri parte capovolti) |
|
!GENTITLE_RU |
Identifica l'angolo superiore destro dell'area di disegno effettiva |
|
!GENTITLE_MAX |
Identifica l'angolo superiore destro del riquadro esterno |
|
!GENTITLE-BLLOC |
Punto di inserimento del bordo del disegno |
