Per definire la sopraelevazione per un componente sezione tipo, utilizzare la scheda Input/Output Parameters per aggiungere i tipi di parametri Superelevation Axis of Rotation e Superelevation. Dopo aver selezionato la casella di controllo ApplyAOR nel gruppo Properties per i collegamenti ai quali si desidera applicare la sopraelevazione, è possibile vedere l'effetto di sopraelevazione nel gruppo Preview in modalità sezione stradale. Utilizzare la scheda Superelevation per definire il modo in cui le pendenze di sopraelevazione vengono rappresentate nel pannello Preview.
È possibile modificare i valori dei parametri di sopraelevazione definiti nella scheda Input/Output Parameters dopo aver importato il componente sezione tipo in Autodesk Subassembly Composer. Dopo aver aggiunto il componente sezione tipo corsia appropriato rispetto all'impostazione della sopraelevazione del modellatore, l'effetto della sopraelevazione sarà visibile nella vista sezioni del modellatore.
Esempi
Per visualizzare degli esempi di definizione della sopraelevazione, aprire i seguenti file PKT campione:

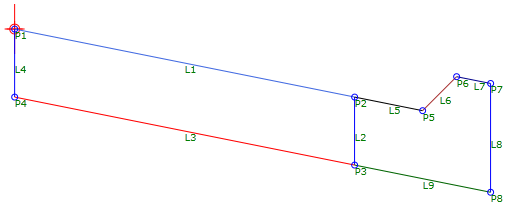

Superelevation_Example_1.pkt
In questo esempio vengono illustrati una corsia, un cordolo e una cunetta.
- Per L1, L3, L5, L7 e L9 viene specificato ApplyAOR.
- I parametri di sopraelevazione vengono specificati nella scheda Input/Output Parameters.
- I valori da visualizzare nel pannello Preview vengono specificati nella scheda Superelevation.

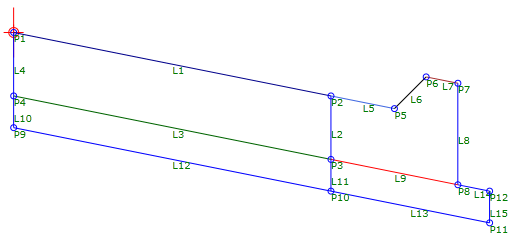

Superelevation_Example_2.pkt
In questo esempio vengono illustrati una corsia, un cordolo, una cunetta e una base.
- Per L1, L3, L12, L5, L7, L9, L13 e L14 viene specificato ApplyAOR.
- I parametri di sopraelevazione vengono specificati nella scheda Input/Output Parameters.
- I valori da visualizzare nel pannello Preview vengono specificati nella scheda Superelevation.
