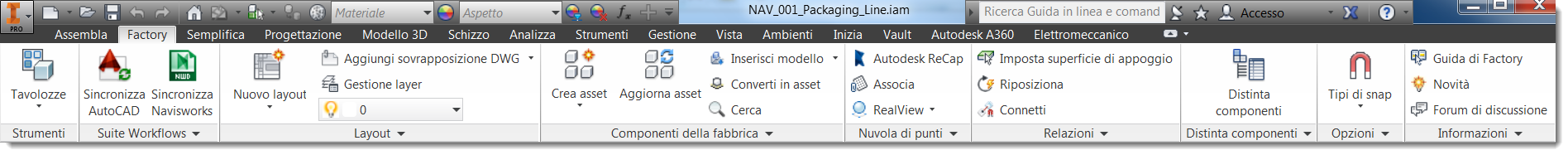

L'interfaccia utente delle Factory Design Utilities è disponibile nella scheda Factory ed è composta da gruppi denominati Strumenti, Suite Workflows, Layout, Componenti della fabbrica, Nuvola di punti, Relazioni, Distinta componenti, Opzioni e Informazioni. L'ambiente di lavoro di default di Factory è costituito da diversi gruppi di Factory e di Inventor standard.
Strumenti
Sono disponibili tre tavolozze associate ad Inventor Factory Design Utilities: Browser asset, Proprietà della fabbrica e Anteprima asset della fabbrica. Le tavolozze condividono l'area del browser e possono essere regolate utilizzando metodi standard di ridimensionamento. Possono essere ancorate in diverse posizioni o rimanere mobili se vengono trascinate al di fuori del riquadro dell'applicazione.
- Browser asset: consente di accedere alla libreria degli asset da cui è possibile trascinare gli asset nel layout.
- Proprietà della fabbrica: consente di visualizzare le proprietà dell'oggetto della fabbrica selezionato. L'opzione del browser Modifica proprietà personalizzate consente di apportare modifiche alle proprietà.
- Anteprima asset della fabbrica: consente di visualizzare l'asset della fabbrica.
Suite Workflows
Gli strumenti di questo gruppo consentono di creare un collegamento associativo bidirezionale tra un disegno AutoCAD 2D e un layout 3D in Inventor Factory e Navisworks Factory. Il collegamento, denominato Sincronizza layout, può essere stabilito tra Inventor o Navisworks e AutoCAD Architecture o AutoCAD Mechanical. Da qui è inoltre possibile accedere al flusso di lavoro Crea modello di processo che consente di sincronizzare i dati di Inventor con Process Analysis 360, per poter analizzare e ottimizzare i processi di produzione. Sincronizza Navisworks apre il file di Inventor attivo in Navisworks per una visualizzazione più dettagliata e il rilevamento delle interferenze.
Layout
Questi strumenti consentono di gestire il layout, compresi layer, sovrapposizioni DWG e componenti:
- Nuovo layout: consente di creare un layout della fabbrica.
- Aggiungi sovrapposizione DWG: consente di visualizzare la grafica di un file DWG di AutoCAD sul pavimento della fabbrica.
- Gestione layer: consente di creare, eliminare e gestire i layer.
- Crea layout secondario: consente di creare un layout secondario per il layout corrente.
- Crea pavimento solido: consente di aggiungere un oggetto pavimento solido al layout.
- Pubblica/aggiorna DWG: consente di creare o aggiornare un file DWG della vista corrente.
Componenti della fabbrica
Questi strumenti consentono di creare, aggiornare e cercare asset della fabbrica. Utilizzare l'opzione Inserisci modello per importare i modelli da posizionare in un punto qualsiasi all'interno del layout di fabbrica. Inoltre, è possibile convertire componenti in asset, esportare le proprietà dell'asset in un file e accedere al Magazzino asset di Factory da questo gruppo.
Nuvola di punti
Utilizzare questi strumenti per visualizzare e gestire i dati della nuvola di punti.
- Autodesk ReCap: consente di avviare ReCap per indicizzare le scansioni e creare e modificare file di progetto della nuvola di punti.
- Associa: consente di associare la scansione della nuvola di punti e i file di progetto ad un disegno.
- RealView: consente di controllare la visualizzazione dell'etichetta e dell'indicatore della nuvola di punti.
Relazioni
Utilizzare questi strumenti quando si utilizzano i componenti per impostare la superficie di appoggio, i connettori, i vincoli, gli allineamenti e gli altri controlli.
Distinta componenti
Creare una distinta componenti e gestire i controlli degli asset.
Opzioni
Controllare i tipi di snap e le impostazioni del pavimento/della griglia, quindi accedere alle impostazioni delle Opzioni di Factory.
Apprendi
Accedere alla guida in linea e ad altre risorse di apprendimento di Factory Design Suite.
