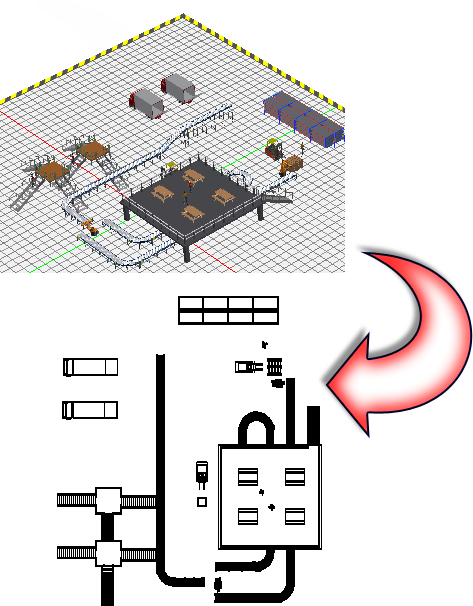

Il layout del pavimento di fabbrica 3D può essere salvato come disegno 2D AutoCAD in qualsiasi momento utilizzando il comando Pubblica/aggiorna DWG. Una volta pubblicato il disegno, è possibile avviare immediatamente AutoCAD e aprire il disegno nella finestra grafica del pacchetto.
Il comando Pubblica/aggiorna DWG crea due file di disegno. I primo, nomelayout3d_published.dwg è il principale che contiene riferimenti esterni (xrif) della vista sottostante e di tutte le sovrapposizioni DWG. Il secondo, nomelayout3d_published_view.dwg contiene la vista del disegno 2D del layout di Inventor inserita nello spazio modello AutoCAD. Per entrambi i disegni, 3dlayoutname è il nome del layout corrente di fabbrica. Entrambi i file di disegno vengono salvati nella stessa cartella del layout di fabbrica.
Pubblica/aggiorna DWG
- Fare clic su scheda Factory
gruppo Layout Pubblica/aggiorna DWG
. - Due file di disegno vengono creati e salvati nella stessa cartella del layout di fabbrica corrente. Il primo disegno, 3dlayoutname_published.dwg, è quello principale, contenente i riferimenti esterni (XRIF) della vista sottostante e tutte le sovrapposizioni DWG. Il secondo disegno, 3dlayoutname_published_view.dwg, contiene la vista del disegno 2D del layout di Inventor inserito nello spazio modello di AutoCAD. Per entrambi i disegni, 3dlayoutname è il nome del layout corrente di fabbrica. Nota: Il file modello di AutoCAD (.dwt) utilizzato per la creazione del file DWG viene selezionato automaticamente in base all'unità di misura in uso. È possibile specificare un file modello di disegno diverso nella scheda Modelli della finestra di dialogo Opzioni di Factory.
- L'utente riceverà una notifica appena il disegno 3dlayoutname_published_view sarà stato pubblicato correttamente e verrà richiesto di aprirlo in AutoCAD. Rispondere Sì o No come richiesto.
- Dopo l'apertura di AutoCAD, potrebbe essere necessario eseguire un'operazione di Zoom tutto o Zoom estensioni per visualizzare il disegno.
