È possibile spostare i tipi di vertici altimetrici di una strada di progettazione riportati di seguito:
- Vertici vincolati da una progressiva o una quota altimetrica
- Vertici vincolati da una pendenza percentuale in ingresso o in uscita
- Vertici specificati mediante immissione manuale della progressiva o della quota altimetrica
- Vertici non vincolati
Suggerimento: Per spostare più vertici altimetrici contemporaneamente, selezionare i vertici desiderati nel pannello Vista profilo mediante la combinazione di tasti MAIUSC+clic o CTRL+clic.

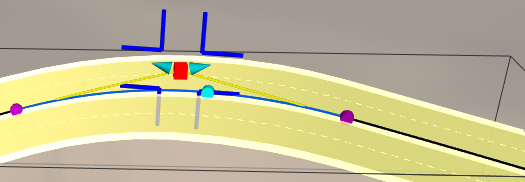

Vertici vincolati da una progressiva o una quota altimetrica
- Fare clic su Modifica
. - Selezionare la strada di progettazione.
- Ruotare e inclinare il modello in modo da visualizzare gli strumenti di manipolazione verticale.
- Fare clic sul vertice altimetrico da spostare.
Vengono visualizzate guide blu indicanti le direzioni lungo le quali è vincolato lo spostamento.
- Trascinare il vertice altimetrico lungo le guide blu:
- Trascinare orizzontalmente per cambiare la progressiva.
- Trascinare verticalmente per cambiare la quota altimetrica.

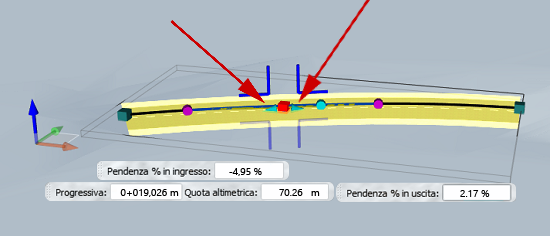

Vertici vincolati da una pendenza percentuale in ingresso o in uscita
- Fare clic su Modifica .
- Selezionare la strada di progettazione.
- Ruotare e inclinare il modello in modo da visualizzare gli strumenti di manipolazione verticale.
- Fare clic sullo strumento di manipolazione corrispondente alla pendenza percentuale che si desidera mantenere.
- Trascinare lo strumento di manipolazione lungo la tangente.
La curva si sposta lungo la tangente e il relativo raggio viene mantenuto. La pendenza percentuale adiacente viene aggiornata di conseguenza.

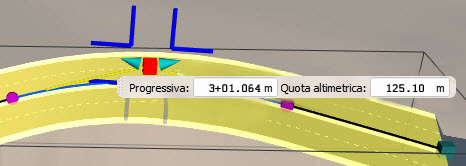

Vertici specificati mediante immissione manuale della progressiva o della quota altimetrica
- Fare clic su Modifica .
- Selezionare la strada di progettazione.
- Regolare la rotazione e l'inclinazione del modello in modo che siano visibili i manipolatori verticali.
- Fare clic sul vertice altimetrico da spostare.
- Immettere i valori di progressiva e quota altimetrica desiderati nella barra di formattazione rapida.

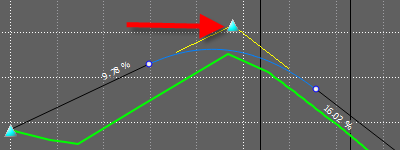

Spostamento non vincolato
- Fare clic su Modifica .
- Selezionare la strada di progettazione.
- Nella Vista profilo, fare clic sul vertice altimetrico che si desidera spostare e trascinarlo nella posizione desiderata. Per selezionare più vertici altimetrici da spostare, utilizzare CTRL+clic o MAIUSC+clic.
