In InfraWorks 360 sono disponibili quattro tipi di gizmo di trasformazione che consentono di spostare oggetti lungo gli assi X, Y e Z, nonché per ruotare oggetti, impostare l'altezza e regolare la quota altimetrica.
I gizmo di trasformazione consentono di modificare rapidamente un oggetto (o un gruppo di oggetti selezionati) mediante il mouse o tramite l'immissione di un valore.

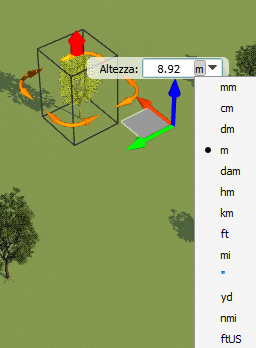

È possibile cambiare l'unità di misura dell'oggetto selezionato. La casella del valore può essere trascinata in un'altra posizione.
| Gizmo | Visualizzazione |
|---|---|
|
Spostamento |
|
|
Rotazione |
|
|
Altezza/Quota altimetrica |
|
Gizmo di spostamento
| Punto di manipolazione | Scopo | Visualizzazione |
|---|---|---|
|
Piano XY |
Riposizionamento di un oggetto in un punto del piano XY. |
|
|
Asse X |
Riposizionamento di un oggetto vincolato all'asse X. |
|
|
Asse Y |
Riposizionamento di un oggetto vincolato all'asse Y. |
|
|
Asse Z |
Riposizionamento di un oggetto vincolato all'asse Z. |
|
Gizmo di rotazione
| Punto di manipolazione | Scopo | Visualizzazione |
|---|---|---|
|
Rotazione |
Rotazione di un oggetto intorno all'asse Z. |
|
Gizmo di altezza/quota altimetrica
Il gizmo dell'altezza consente di regolare l'altezza di uno o più oggetti selezionati. Il gizmo della quota altimetrica regola la quota altimetrica dei punti di controllo.
Il gizmo dell'altezza è disponibile solo per gli edifici, l'arredo urbano e gli alberi. Per gli alberi e l'arredo urbano, il gizmo dell'altezza mette in scala gli oggetti selezionati proporzionalmente. Per gli edifici, il gizmo dell'altezza modifica l'altezza dell'edificio, tuttavia l'impronta dell'edificio rimane inalterata.
| Punto di manipolazione | Scopo | Visualizzazione |
|---|---|---|
|
Altezza |
Modifica dell'altezza di elementi di edifici o messa in scala di alberi e arredo urbano. |
|
|
Quota altimetrica |
Modifica della quota altimetrica di un punto di controllo della strada, della ferrovia o della copertura selezionata. |
|
