Con Generatore di forme, è necessario assegnate le proprietà del materiale per definire le caratteristiche strutturali della parte. Disponibile in Inventor 2016 R2, clienti Subscription
È importante tenere presente che l'assegnazione del materiale influirà sulla densità utilizzata per i calcoli della massa. Con Generatore di forme vengono prese in considerazione le proprietà strutturali, ma poiché la percentuale di riduzione di massa rappresenta l'obiettivo specificato dall'utente, le proprietà strutturali potrebbero avere soltanto un effetto minimo sulla forma generata.
Assegnazione di un materiale
- Nella scheda Analisi, gruppo
Materiale , fare clic su Assegna
.

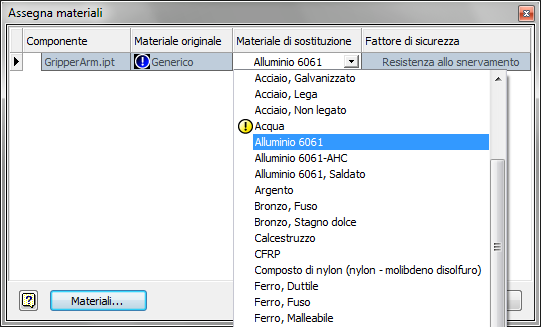

- Nella finestra di dialogo Assegna materiali, colonna Materiale di sostituzione, fare clic sull'elenco a discesa e selezionare il materiale che si desidera utilizzare.
- Nella colonna Fattore di sicurezza, selezionare Resistenza allo snervamento o Resistenza massima a trazione. Queste resistenze verranno utilizzate nei calcoli del fattore di sicurezza se si esegue un'analisi delle sollecitazioni.
- Fare clic su OK.
