Quando si esegue un'analisi, detta anche simulazione, del modello, le sollecitazioni e i vincoli tridimensionali vengono applicati in più direzioni. Un metodo standard per esprimere queste sollecitazioni multidirezionali è il riepilogo in un'analisi equivalente, conosciuta anche con il nome di sollecitazione di Von Mises. Un solido tridimensionale presenta sei componenti di sollecitazione. A volte un collaudo di sollecitazione monoassiale individua le proprietà del materiale con il metodo sperimentale. In tal caso, la combinazione delle sei componenti di sollecitazione in un'unica sollecitazione equivalente corrisponde al sistema di sollecitazione reale.
Gli spostamenti fisici e le sollecitazioni per parti o assiemi vengono calcolate in relazione al sistema di coordinate globale del file. I risultati di tali calcoli vengono visualizzati tramite il nodo Risultati del browser e i nodi derivati per i risultati di Sollecitazione, Deformazione, Spostamento, Fattore di sicurezza e Pressione di contatto.
È inoltre possibile:
- Visualizzare la mesh sovrapposta ai risultati.
- Visualizzare i valori minimi e massimi per mostrare rapidamente le posizioni delle estremità dei carichi.
- Regolare la deformazione per migliorare visivamente gli effetti dei carichi in modo da poterne valutare l'impatto.
- Stampare i volumi, sia con ombreggiatura uniforme, sia con contorno.
- Animare lo spostamento.
Lo stato di sollecitazione viene calcolato per una parte o per assiemi di parti. Secondo la teoria dell'elasticità, lo stato di sollecitazione tridimensionale su un volume infinitesimale di materiale in una posizione arbitraria contiene sollecitazioni principali e sollecitazioni a taglio.
Lo stato di sollecitazione è definito da tre sollecitazioni principali: Sollecitazione XX, Sollecitazione YY e Sollecitazione ZZ, e tre sollecitazioni a taglio: Sollecitazione XY, Sollecitazione YZ e Sollecitazione XZ. Le sollecitazioni principali di trazione sono positive, mentre le sollecitazioni principali di compressione sono negative. Le sollecitazioni a taglio sono positive quando i due assi di definizione positivi ruotano l'uno verso l'altro (utilizzando la regola verso destra).
Analisi statica
Per l'analisi di sollecitazione statica, è possibile visualizzare:
- Risultati della deformazione, compreso il tensore di deformazione e le deformazioni principali ed equivalenti
- Pressione di contatto (trazioni)
- Spostamento
- Sollecitazione

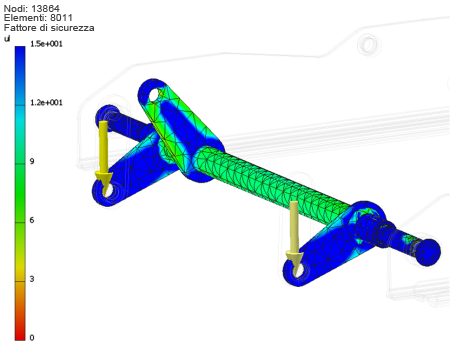

- Fattore di sicurezza
Per assicurarsi che i risultati grafici abbiano contenuto significativo, specificare proprietà del materiale completamente definite. Per rivedere le proprietà di qualsiasi materiale, è possibile utilizzare l'Editor stili e norme. L'Editor stili e norme è accessibile dalla finestra di dialogo Assegna materiali.
I vincoli di progettazione possono essere basati sulla geometria:
- Massa e volume
- Un componente di spostamento
- Un componente di sollecitazione
- Altri dati dei campi applicabili
- Fattore di sicurezza

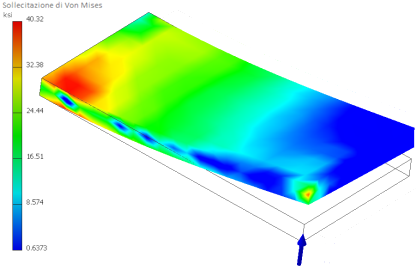

Per Analisi statica il risultato di default è Sollecitazione di Von Mises. Per Analisi modale il risultato è Frequenza 1. Visualizzare i risultati mediante i comandi di visualizzazione e i nodi Risultati nel browser. Tali strumenti consentono di visualizzare l'intensità delle sollecitazioni che si verificano nel componente, la deformazione del componente e il fattore di sicurezza della sollecitazione. Per l'analisi modale, è possibile visualizzare le modalità di frequenza naturale.
I comandi di visualizzazione abilitati si trovano nel gruppo Visualizzazione della scheda Analisi sollecitazione. La modalità di visualizzazione predefinita leviga i contorni.
I comandi di visualizzazione abilitati si trovano nel gruppo Visualizzazione della scheda Analisi sollecitazione. La modalità di visualizzazione predefinita leviga i contorni.
- Modificare la barra dei colori per risaltare i livelli di sollecitazione desiderati.
- Paragonare i risultati con la geometria non deformata.
- Visualizzare la mesh utilizzata per la soluzione.
- Utilizzare Ombreggiatura contorno.
- Visualizzare le posizioni dei risultati Massimo e Minimo.
- Applicare la stessa scala a tutti i gruppi di risultati. L'operazione può essere eseguita quando si nascondono varie parti nella vista dei risultati o quando si lavora con più configurazioni negli studi parametrici.
- Visualizzare le condizioni contorno.
- Regolare la visualizzazione dello spostamento per migliorare la deformazione del modello per la presentazione grafica.
- Animare lo spostamento mediante una serie di fasi.
- Creare un video con l'animazione dello spostamento.
- Visualizzare tracciati convergenza 2D (curva di precisione dei risultati).
- Effettuare l'indagine relativa a valori in punti specifici.
Analisi modale
Un'analisi modale calcola le frequenze di vibrazione naturali per il numero di frequenze specificate. Include le frequenze corrispondenti ai movimenti del corpo rigido. Ad esempio, in una simulazione non vincolata, le prime sei modalità vengono eseguite a 0 Hz, corrispondenti ai sei movimenti del corpo rigido. I vincoli di progettazione possono essere una frequenza o basati sulla geometria: Per Analisi modale, il valore di default è Frequenza 1

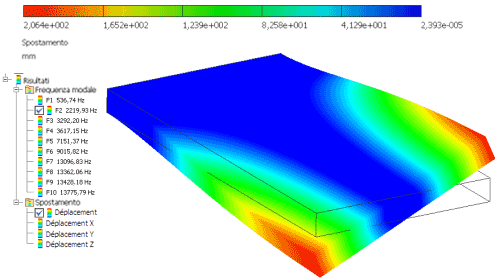

È possibile animare la forma deformata per mostrare la forma modale associata ad una determinata frequenza. I contorni rappresentano lo spostamento relativo della parte durante la vibrazione. Le immagini delle forme di modo sono utili per comprendere la vibrazione di una parte o di un assieme, ma non per rappresentare gli spostamenti effettivi. Per trovare tutte le forme di modo sotto una determinata frequenza, determinare le successive due o tre forme di modalità.
L'opzione Calcola modalità precaricate esegue una simulazione statico-strutturale, determina le sollecitazioni e infine calcola le modalità tenuto conto della condizione di precarico. Se questa opzione non viene selezionata, il programma ignora eventuali carichi strutturali definiti per la simulazione di frequenza.
- Tracciato volume 3D e tipo di risultato.
- Ombreggiatura uniforme, con la distribuzione delle sollecitazioni.
- Barra dei colori indicante l'intervallo di sollecitazione.
- Informazioni mesh, tra cui il numero di nodi ed elementi.
- Informazioni sull'unità.
- Nel nodo del browser Risultati vengono visualizzati nodi derivati per i vari risultati, a seconda del tipo di analisi.
Modalità di frequenza
Utilizzare l'analisi della frequenza modale per testare un modello rispetto alle relative frequenze risonanti naturali (ad esempio, un silenziatore rumoroso durante condizioni di inattività o altri errori).
Ciascuna di queste incidenze può agire sulla frequenza naturale del modello, che, a sua volta, può causare risonanza e malfunzionamenti. La forma modale corrisponde alla forma di spostamento adottata dal modello quando viene eccitato ad una frequenza di risonanza. Vengono calcolate le frequenze naturali di vibrazione e le forme di modo corrispondenti. Le forme di modo appaiono come risultati, visualizzabili e animabili con diverse modalità. L'analisi della risposta dinamica non è disponibile nella release corrente.
