Non disponibile per Inventor LT
Analisi sollecitazione
La modifica del fattore di sicurezza per i materiali genera un nuovo messaggio di avvertimento. Durante l'assegnazione di materiali in Analisi sollecitazione, se si modifica il fattore di sicurezza da Resistenza allo snervamento a Resistenza massima a trazione, viene visualizzato un messaggio di avviso. L'avviso suggerisce che il calcolo del fattore di sicurezza di uno o più materiali è basato sulla resistenza massima a trazione. La resistenza massima a trazione utilizza la sollecitazione principale ed è appropriata per i materiali fragili.
Elevate prestazioni con assiemi di grandi dimensioni
L'opzione Disabilita affinamento automatico viene aggiunta alla finestra di dialogo Opzioni applicazione, scheda Visualizza. La disabilitazione dell'affinamento automatico fornisce un modello di visualizzazione più grossolana e migliora le prestazioni grafiche negli assiemi di grandi dimensioni, ad esempio quando si modifica un livello di dettaglio. La sfaccettatura grossolana viene utilizzato fino a quando non si seleziona il comando Affina aspetto nella scheda Vista.
Suggerimento: La disabilitazione dell'affinamento può anche migliorare le prestazioni grafiche nei modelli complessi.
Sostituzione dei componenti selezionati
Il comando Sostituisci ora supporta la selezione di più di un singolo componente. È possibile effettuare molteplici selezioni di componenti simili o diversi prima o dopo il richiamo del comando Sostituisci.
Analisi delle interferenze
La nuova funzionalità seguente viene aggiunta al flusso di lavoro Analisi delle interferenze:
- È possibile utilizzare una finestra trasversale per aggiungere componenti al gruppo di selezione. In precedenza, i componenti venivano selezionati uno alla volta.

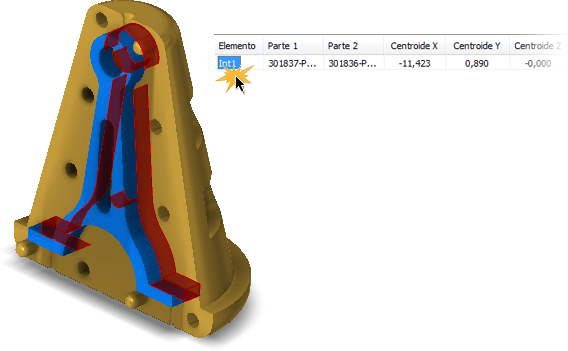

- Ora è possibile eseguire lo zoom su un'interferenza. Se vengono rilevate interferenze, espandere la finestra di dialogo e fare doppio clic su una voce per fare zoom sull'interferenza.
Serie di assieme

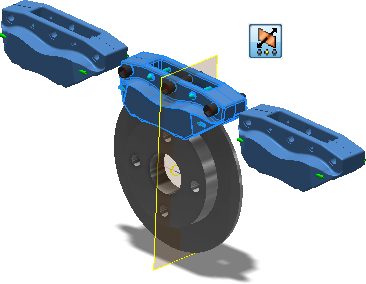

L'opzione Piano medio viene aggiunta al comando Serie dell'assieme. Selezionare l'opzione Piano medio per creare una serie distribuita su entrambi i lati del componente originale.
Operazioni su più vincoli non validi

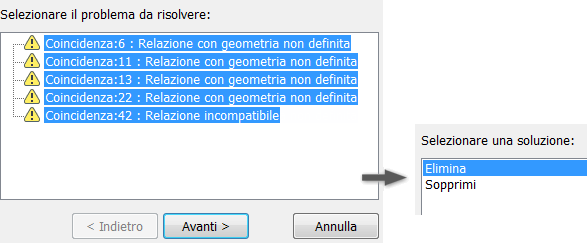

Ora è possibile selezionare più vincoli non validi all'interno di Design Doctor ed eliminarli o sopprimerli.
