Un'annotazione immagine è un'annotazione con un'immagine. Esistono due tipi di annotazione immagine.
Immagine
L'immagine è un'annotazione non associata che contiene un'immagine. L'annotazione non è collegata a componenti e può essere posizionata come annotazione indipendente nel documento.
Proprietà dell'immagine:
- Contorno: imposta il colore e lo spessore del contorno dell'annotazione immagine
- Forma: imposta la forma dell'annotazione. L'immagine viene ritagliata in base alla forma selezionata.
- Blocca rapporto prospettico: l'immagine mantiene il rapporto prospettico in caso di ridimensionamento.
- Stile: fornisce un elenco di stili preimpostati per l'annotazione immagine.
- Mantieni sopra: l'annotazione è sempre in primo piano, anche in caso di rotazione di un componente
- Fissa allo schermo: l'annotazione immagine è fissata allo schermo nello spazio 2D. I componenti in rotazione non influiscono sulla posizione dell'annotazione.
- Modifica in SketchBook Pro: apre l'immagine in Autodesk SketchBook Pro per la modifica. Il comando è disponibile solo se è installato SketchBook Pro.
- Modifica in SketchBook Designer: apre l'immagine in Autodesk SketchBook Designer per la modifica. Il comando è disponibile solo se è installato SketchBook Designer.
Accesso al comando:
Scheda Inizio gruppo
AnnotazioneImmagine
Immagine associata
Un'immagine associata è un'annotazione della direttrice che contiene un'immagine associata a un componente.
Proprietà dell'immagine:
- Punta della freccia: seleziona da un elenco predefinito il tipo di punta della freccia per la direttrice.
- Contorno: imposta il colore e lo spessore del contorno dell'annotazione immagine allegata.
- Forma: imposta la forma dell'annotazione. L'immagine viene ritagliata in base alla forma selezionata.
- Direttrice: seleziona lo stile della direttrice per l'annotazione. L'impostazione di default è lo stile di direttrice a linea semplice.
- Linea semplice: una direttrice lineare collega il componente e l'annotazione.
- Gomito: una direttrice lineare con gomito collega il componente e l'annotazione.
- Cono: una direttrice a forma di cono connette il componente e l'annotazione.
- Blocca rapporto prospettico: l'immagine mantiene il rapporto prospettico in caso di ridimensionamento.
- Stile : fornisce un elenco di stili preimpostati per l'annotazione immagine.
- Mantieni sopra: l'annotazione è sempre in primo piano, anche in caso di rotazione di un componente.
- Fissa allo schermo: l'annotazione immagine è fissata allo schermo nello spazio 2D. I componenti in rotazione non influiscono sulla posizione dell'annotazione.
- Modifica in SketchBook Pro: apre l'immagine in Autodesk SketchBook Pro per la modifica. Il comando è disponibile solo se è installato SketchBook Pro.
- Modifica in SketchBook Designer: apre l'immagine in Autodesk SketchBook Designer per la modifica. Il comando è disponibile solo se è installato SketchBook Designer.
Accesso al comando:
Scheda Inizio gruppoAnnotazioneImmagine associata

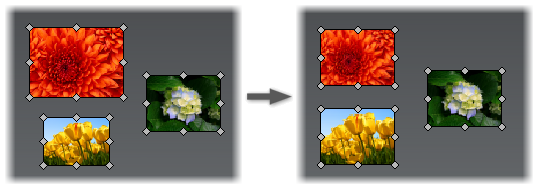

Suggerimento: Per impostare le stesse dimensioni per le annotazioni immagine non associate, nella finestra grafica, selezionare un'immagine da utilizzare come modello per le dimensioni. Quindi, tenere premuto CTRL e selezionare le immagini da ridimensionare. Fare clic su scheda Annotazione gruppo Dimensioni Imposta come dimensioni uguali. Le dimensioni di tutte le immagini vengono modificate in modo da corrispondere alla prima immagine selezionata.
gruppo Dimensioni Imposta come dimensioni uguali. Le dimensioni di tutte le immagini vengono modificate in modo da corrispondere alla prima immagine selezionata.
