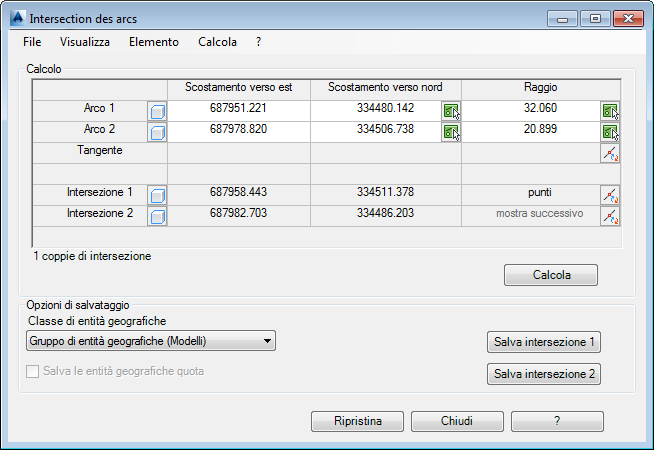

La finestra di dialogo Intersezione arco mostra i controlli e i componenti della finestra di dialogo per Utilizzo dei comandi di costruzione e calcolo del modello di settore Enterprise.
Finestra di dialogo di costruzione
- Casella di testo bianca
-
È possibile modificare i valori.
- Caselle di testo grigie
-
Mostrano i risultati dei calcoli.
- Menu contestuali
-
Per visualizzare il menu contestuale, fare clic con il pulsante destro del mouse su una casella di testo qualsiasi nelle finestre di dialogo di costruzione.
- Elenco a discesa Classe di entità geografiche
-
Consente di specificare la classe di entità geografiche relativa all'oggetto calcolato (classe di entità punto o stringa di linee). Tale elenco visualizza tutte le classi di entità geografiche appropriate dell'area di lavoro, ad esempio la classe punto se il risultato è un punto.
-
-
Seleziona un elemento nel disegno. Se si fa clic su questa icona, l'area attiva passa alla finestra della carta. Con questa icona è inoltre possibile misurare le distanze (esclusi gli angoli e le proiezioni ortogonali).
-
-
Icona di inversione. In base al contesto, questo comando consente di effettuare una delle operazioni seguenti:
Modifica l'orientamento di un elemento.
Alterna la visualizzazione di due risultati possibili.
Modifica il segno algebrico.
-
-
Consente di evidenziare un risultato o un elemento di costruzione.
-
-
Spostamento dell'ascissa. Modifica o determina il valore di un'ascissa nel disegno.
- Nuova
-
Ripristina tutte le voci e avvia un nuovo calcolo. La finestra attiva diventa quella della carta e viene richiesto di identificare gli elementi necessari.
- Calcola
-
Avvia un nuovo calcolo, ad esempio in seguito alla modifica dei parametri. I risultati dell'operazione di calcolo non vengono memorizzati nel database; tuttavia, la visualizzazione del disegno viene aggiornata.
- Area Salva opzioni
-
Salva il risultato del calcolo.
- Salva
-
Salva il risultato nel database. Se il calcolo presenta più di un risultato, è possibile salvare il risultato 1 o 2.
- Salva le entità geografiche quota
-
Salva automaticamente la quotatura delle entità geografiche calcolate. Disponibile per i comandi di Calcolo ortogonale e Intersezione arco. Per specificare le classi di entità geografiche di quotatura, è possibile utilizzare le opzioni COGO e di quotatura.
L'opzione è disponibile solo se:
- Il modello di settore contiene l'estensione Quota.
- Le opzioni COGO e di quotatura sono state impostate e salvate.
- Ripristina
-
Ripristina tutte le voci e avvia un nuovo calcolo.
- Chiudi
-
Chiude la finestra di dialogo ed esce dal calcolo.
- Riga di stato
-
Mostra le informazioni relative al calcolo, ad esempio il numero di intersezioni o le tangenti.
