La connessione e la direzione del flusso per le diverse entità geografiche sono memorizzate nelle tabelle di topologia EL_ELECTRIC_CONN ed EL_STRUCTURAL_CONN per i componenti elettrici dell'America settentrionale e nelle tabelle EL_CONN ed EL_STR_CONN per i componenti elettrici dell'Europa centrale. Quando si digitalizzano nuove entità geografiche, la connessione e il flusso vengono aggiornati.
È consigliabile non utilizzare la funzione Inizializza in Componenti elettrici a meno che non sia possibile determinare tutte le connessioni dalla geometria delle entità geografiche nella topologia. Le connessioni stabilite tra le entità geografiche componenti elettrici esterne e quelle negli schemi interni dell'impianto sono esclusivamente logiche. Pertanto, non è consigliabile inizializzare la topologia elettrica. È possibile inizializzare la topologia strutturale se non sono presenti entità geografiche connesse manualmente, tuttavia non si tratta di un'operazione normalmente consigliata.
Non modificare manualmente le tabelle delle connessioni.
Quando si inserisce un gruppo di entità geografiche mediante un modello, le connessioni per le entità geografiche connesse nello spazio e non nello spazio vengono memorizzate nelle relative tabelle.
|
Attributo Connessione |
Descrizione |
|
FID_FROM |
Consente di specificare un'entità geografica particolare. |
| F_CLASS_ID_FROM | Specifica una determinata classe di entità geografiche. |
|
FID_TO |
Consente di specificare l'entità geografica connessa. |
| F_CLASS_ID_TO | Specifica la classe di entità geografiche connessa. |
|

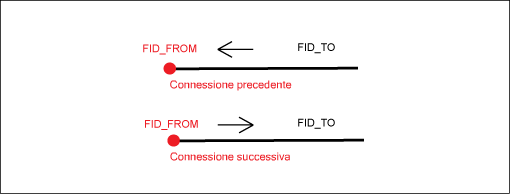

FLOW |
Consente di specificare la direzione del flusso fra un'entità geografica particolare (FID_FROM) e l'entità geografica connessa (FID_TO).
|
Quando si inserisce o aggiorna un'entità geografica, la tabella di connettività delle entità geografiche collegate nello spazio viene mantenuta automaticamente. Per la topologia elettrica, il plug-in di aggiornamento interno della topologia verifica la coerenza degli attributi di entità geografica TENSIONE, FASE e CIRCUITO. L'applicazione per l'aggiornamento della topologia effettua le operazioni seguenti:
- Definisce la direzione del flusso delle nuove entità geografiche.
- Imposta valori di circuito, fase e tensione per entità geografiche nuove o modificate.
Ad esempio, quando tutte le entità geografiche collegate hanno lo stesso valore o il valore delle entità geografiche connesse non è definito ma almeno un'entità geografica ha un valore definito. I valori vengono impostati solo se non sono già definiti. Le entità geografiche finali vengono ignorate.
- Imposta i valori di circuito, fase e tensione delle entità geografiche connesse.
Imposta ad esempio i valori di circuito, fase e tensione delle entità geografiche connesse quando si definiscono i valori di una nuova entità geografica. Il valore di tutte le entità geografiche connesse è lo stesso o pari a zero.
- Controlla fase, tensione e circuito.
Se la connessione non è valida, viene visualizzato un messaggio.
