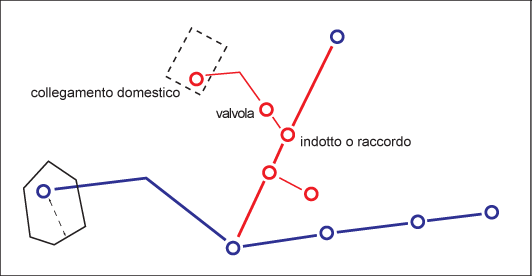

Utilizzare il flusso di lavoro Creazione allacciamento edificio per connettere l'allacciamento edificio alla condotta principale con una condotta dritta generata o una condotta creata dall'utente.
È possibile digitalizzare un'armatura sulla condotta principale, nel punto in cui l'allacciamento edificio è collegato alla condotta principale, e aggiungere una valvola alla condotta.
Se non si crea un'armatura, il sistema crea un raccordo nel punto in cui l'allacciamento edificio è collegato alla condotta principale. Il funzionamento è controllato da una regola di entità geografica. Vedere Regola di entità geografica: Crea nodo iniziale/finale.
- In Esplora modelli di settore, fare clic sull'icona Esplora flusso di lavoro.
- Fare clic con il pulsante destro del mouse su Creazione allacciamento edificio.
- Fare clic su Esegui.
- Specificare un record di riferimento, se presente.
- In Tubo dall'allacciamento edificio al tubo principale, selezionare Tubo dritto o Digitalizza tubo.
Se si sceglie Condotta dritta, viene richiesto di selezionare la condotta principale nel disegno. La connessione viene creata con una proiezione ortogonale sulla condotta principale.
- Specificare se aggiungere alla condotta principale un'armatura o una valvola.
- Fare clic su OK.
- Attenersi alla procedura visualizzata.
- Premere ESC per completare il flusso di lavoro.
Al termine della creazione della geometria, il modulo della classe di entità geografiche verrà visualizzato per consentire l'aggiunta dei dati di attributo.
