Nota:
Le sezioni trasversali di pali o piloni sono disponibili esclusivamente nel modulo Componenti elettrici America settentrionale.
La sezione trasversale di un palo o un pilone rappresenta una vista dall'alto di un palo o di un pilone.

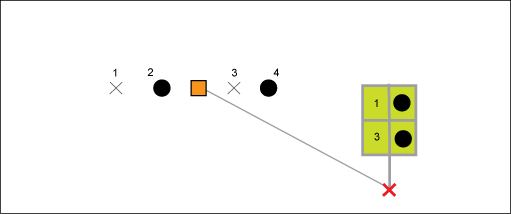

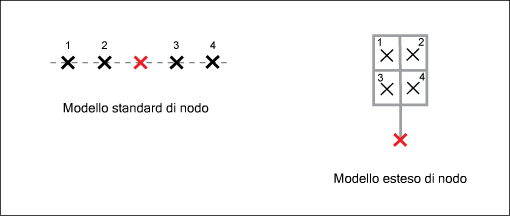

Pilone con due conduttori. La sezione trasversale standard visualizza due punti di snap per due ulteriori conduttori. La sezione trasversale standard consente di acquisire i dati, quella estesa di visualizzarli.
Come definire il modello di sezione trasversale di un palo o di un pilone
- Disegnare il layout di una sezione trasversale. Ad esempio, utilizzare gli strumenti di AutoCAD per disegnare un modello, affinché sia possibile digitalizzare rapidamente le relative entità geografiche in un secondo momento.
- Nell'area di lavoro Manutenzione di AutoCAD Map 3D, aprire un progetto relativo a componenti elettrici o una Carta modello di settore .
- Fare clic sulla scheda Inizio
gruppo Visualizzazione Genera grafica. - Ingrandire la finestra fino ad ottenere la scala appropriata per digitalizzare le entità geografiche ad una dimensione adeguata.
- Digitalizzare i componenti indicati di seguito utilizzando le classi di entità geografiche nella classe di entità geografiche Sezione trasversale:
- Origine: fare clic con il pulsante destro del mouse sulla classe di entità geografiche origine della sezione trasversale. Fare clic su Digitalizza con modulo.
- Punti di snap: fare clic con il pulsante destro del mouse sulla classe di entità punto di snap. Fare clic su Digitalizza con modulo.
- Per le entità geografiche punto di snap, usare i moduli di classe di entità geografiche per inserire quanto segue:
- Numero posizione: immettere un numero per ciascun punto di snap nella scheda Generale. In caso contrario non è possibile assegnare automaticamente conduttori alle sezioni trasversali.
- Origine sezione trasversale: nella scheda Dettagli, impostare l'attributo FID_CS_ORIGIN sull'IDE di CS_ORIGIN.
- Selezionare l'origine nella carta. Fare clic sulla scheda Inizio gruppo Edita Attributi.
- Nel modulo Sezione trasversale, leggere il valore di IDE. Chiudere il modulo.
- Nella carta, selezionare i punti di snap del modello. Fare clic sulla scheda Inizio gruppo Edita Attributi.
- Nel modulo del punto di snap, fare clic sulla scheda Dettagli e sull'icona Aggiornamento globale
. Immettere l'Origine della sezione trasversale selezionando dall'elenco il valore dell'IDE reperito precedentemente. Chiudere quindi il modulo. - In Esplora modelli di settore, in Sezione trasversale, selezionare la classe di entità geografiche Origine sezione trasversale.
- Fare clic con il pulsante destro del mouse su ModelliCrea da selezione.
- Nella carta, selezionare le entità geografiche create in precedenza. Premere INVIO per terminare la selezione.
- Quando viene richiesto di selezionare il punto origine e l'orientamento, selezionare l'origine definita in precedenza e impostare l'orientamento su Nord.
- Nella finestra di dialogo Crea modello immettere un nome, ad esempio Trasmissione 4 * 1.
- Nella scheda Generale, selezionare l'opzione per raggruppare le entità geografiche in fase di movimento, rotazione o eliminazione.
- Nella scheda Generale, assicurarsi di selezionare solo le entità geografiche modello. Usare le icone Eliminare entità geografiche selezionate per eliminare un'entità geografica dalla selezione.
- Nella scheda Relazioni, assicurarsi che ogni entità geografica modello sia correlata con l'Origine della sezione trasversale.
- Fare clic su Salva.
Per assegnare il modello di sezione trasversale ad un modello di palo o pilone.
- In Esplora modelli di settore, nella sezione Structural (Strutturale) Pole (Palo) o Structural (Strutturale) Tower (Pilone), selezionare la classe di entità geografiche Pole Model (Modello palo) o Tower Model (Modello pilone).
- Fare clic con il pulsante destro del mouse e scegliere Mostra modulo.
- Fare clic su
Nuovo record, oppure filtrare il modello di pilone al quale si desidera assegnare il modello. - Fare clic sulla scheda Dettagli.
- In Modello, inserire un nome per il modello di palo o pilone.
