Connettersi ai file di dati che rappresentano le strade e i confini della città.
Nota:
Per questo esercizio viene utilizzata la Carta creata nell'esercizio precedente.
- Se la Carta creata non è aperta in AutoCAD Map 3D, riaprirla.
- Aggiungere i dati relativi ai confini della città alla Carta.
- Impostare il riquadro Attività su Gestione visualizzazioni.
- Fare clic su Dati e scegliere Connetti a dati.

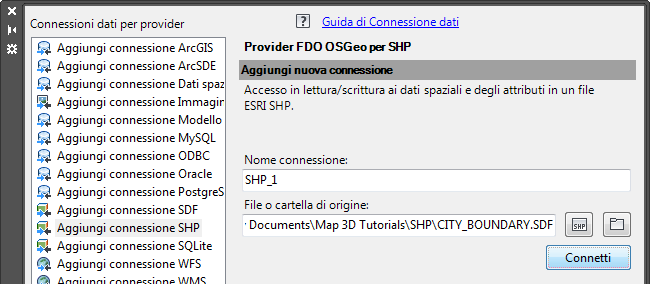

- Nella finestra Connessione dati, nell'elenco Connessione dati per provider a sinistra, selezionare Aggiungi connessione SDF.
- Nel campo File di origine a destra, fare clic sul pulsante Sfoglia e selezionare il file di esempio City_Boundary.sdf. Fare clic su Connetti.
Utilizzare la finestra Connessione dati per aggiungere un'entità geografica alla Carta
- In Schema, fare clic su Aggiungi a Carta.
- Aggiungere i dati relativi alle strade alla Carta.
- Nella finestra Connessione dati, nell'elenco Connessioni dati per provider a sinistra, selezionare Aggiungi connessione SHP.
- Nel campo File di origine a destra, fare clic sul pulsante Sfoglia e selezionare il file di esempio Roads.shp. Fare clic su Connetti.
- Fare clic su Aggiungi a Carta.
- Chiudere la finestra Connessione dati.
- Salvare la Carta utilizzando il nome MyMap.dwg.
Situazione
È stata creata una Carta ed è stata effettuata una connessione alle fonti dati degli oggetti cartografici per le strade e i confini della città di Redding in California.
Per procedere con questa esercitazione, passare alla Lezione 2: Personalizzazione di un modello di libro di Carte.
