- I risultati vengono caricati automaticamente in Autodesk Nastran In-CAD.

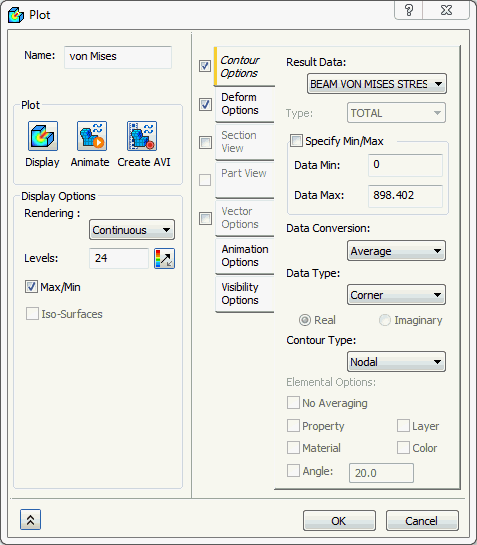

- Fare clic con il pulsante destro del mouse su Von Mises in Risultati e scegliere Modifica.

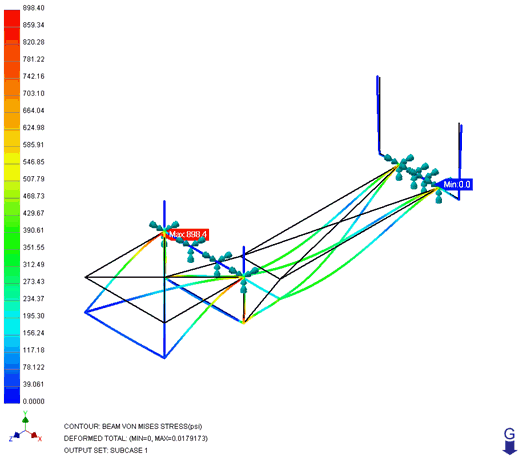

- Selezionare BEAM VON MISES STRESS per Dati risultato in Opzioni contorno.
- Assicurarsi che le caselle di controllo Opzioni deformazione e Opzioni contorno siano selezionate.
- Fare clic sul pulsante Visualizza per tracciare il contorno.
- Fare clic con il pulsante destro del mouse su Risultati e scegliere Nuovo.

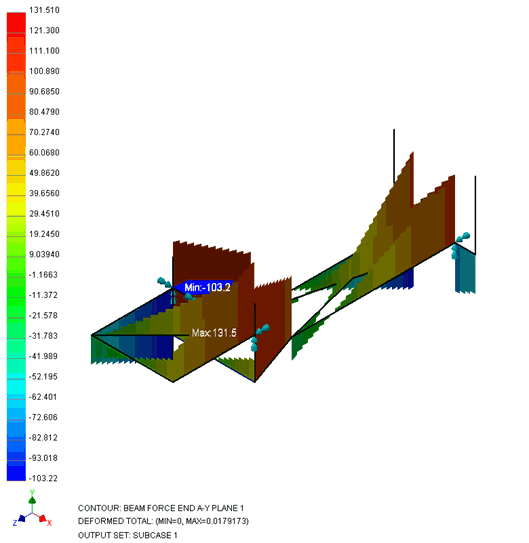

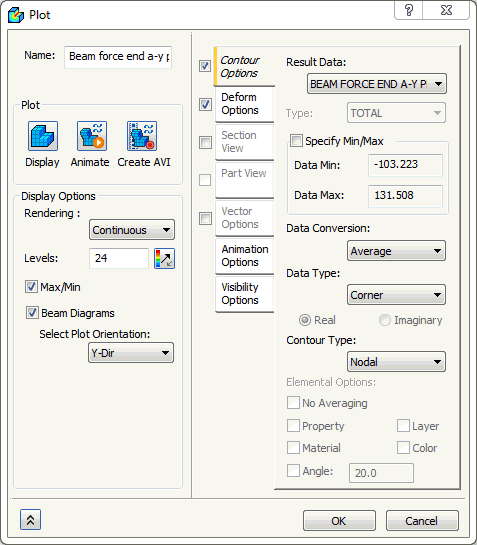

- Selezionare BEAM FORCE END A-Y PLANE1 per Dati risultato in Opzioni contorno per tracciare il Shear Force Beam Diagram.
- Assicurarsi che la casella Diagrammi trave sia selezionata e che l'opzione Seleziona orientamento tracciato sia impostata su Direzione Y.
- Deselezionare la casella di controllo Opzioni deformazione e fare clic sul pulsante Visualizza.

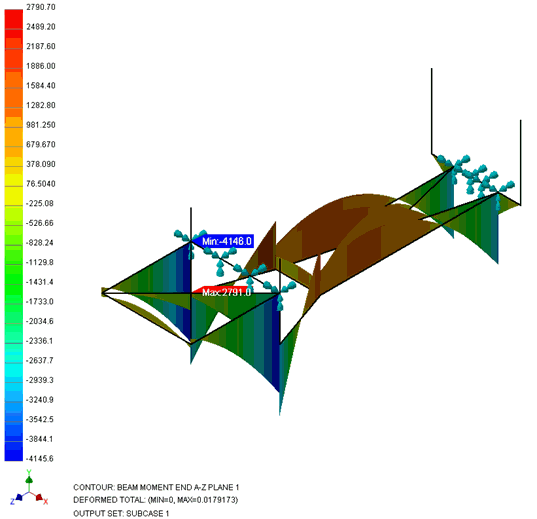

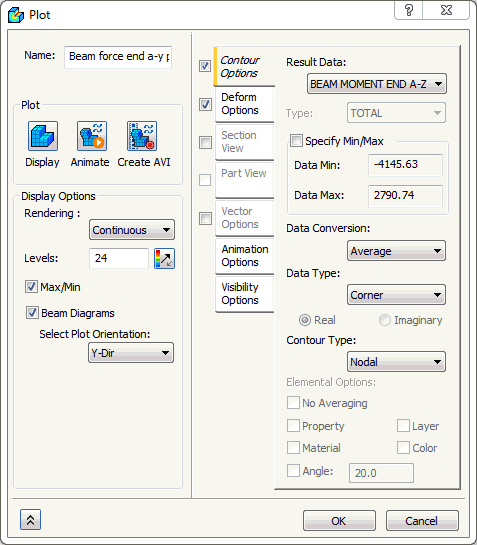

- Selezionare BEAM MOMENT END A-Z PLANE 1 per Dati risultato in Opzioni contorno per tracciare il Bending Moment Beam Diagram.
- Assicurarsi che la casella Diagrammi trave sia selezionata e che l'opzione Seleziona orientamento tracciato sia impostata su Direzione Y.
- Fare clic su Visualizza.
Con questa operazione si conclude l'analisi statica lineare del telaio di un rimorchio con gli elementi barra e trave.
Di seguito sono riepilogati i principali argomenti trattati:
- Esecuzione di un'analisi di una struttura barra/trave.
- Creazione delle proprietà fisiche di elementi linea tramite la sezione trasversale.
- Uso di un carico di gravità.
- Tracciato di un diagramma di trave.
