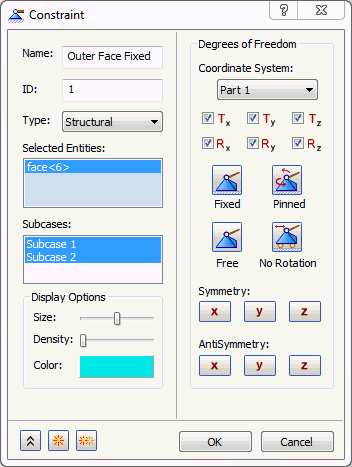

- Nella vista struttura, fare clic con il pulsante destro del mouse su Vincoli in Subcase 1 e scegliere Nuovo.
- Rinominare il vincolo come
Outer Face Fixed
.
- Orientare il modello in Autodesk Nastran In-CAD in modo che sia possibile visualizzare e selezionare agevolmente la superficie superiore più esterna.
- Assicurarsi che siano selezionati Subcase 1 e Subcase 2 nell'elenco Sottocasi. Subcase 2 è per l'analisi degli autovalori.

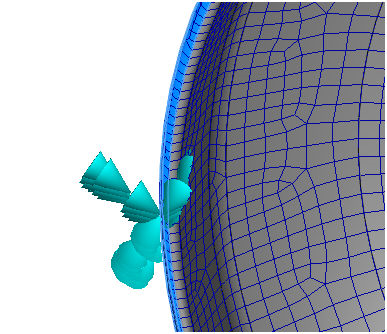

- Accettare le impostazioni di default e fare clic su OK per creare un vincolo fisso.
