- Fare clic con il pulsante destro del mouse su Carichi in Subcase 1 e scegliere Nuovo.
- Immettere
NLssht Loads
come Nome.

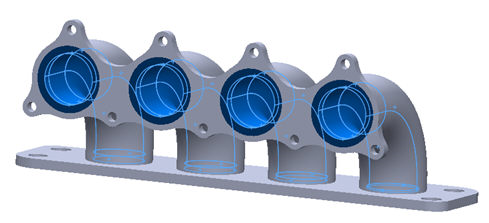

- Dal menu a discesa Tipo scegliere Flusso termico e selezionare le superfici interne per Flange 2, nonché tutti e quattro i tubi che costituiscono il foro. Le superfici vengono evidenziate in blu nell'immagine seguente.

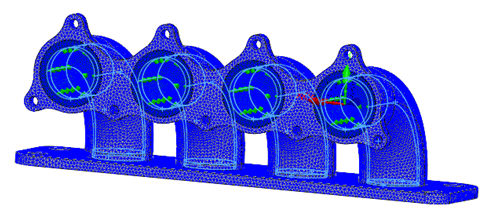

- In Definizione carico immettere 0.035 per Flusso termico e assicurarsi che Subcase 1 sia evidenziato in modo che il carico venga aggiunto automaticamente a Subcase 1.
- Fare clic sul pulsante
Nuovo per definire un altro carico.
- Immettere
Convection
come Nome.

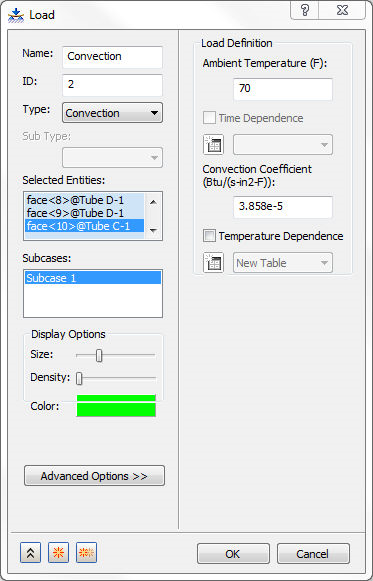

- Dal menu a discesa Tipo scegliere Convezione.

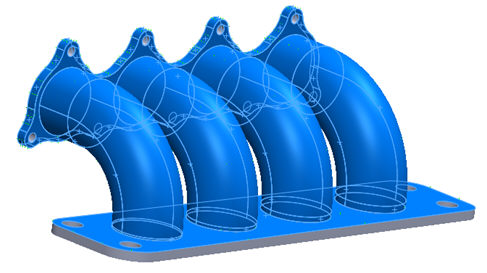

- Selezionare uno dei lati che costituiscono lo spessore di Flange 2 e selezionare tutte le superfici tangenti alle superfici già selezionate. Continuare e selezionare le superfici di Flange 1 e Flange 2 rivolte verso i tubi, nonché le superfici esterne dei tubi. Le superfici da selezionare vengono indicate di seguito.

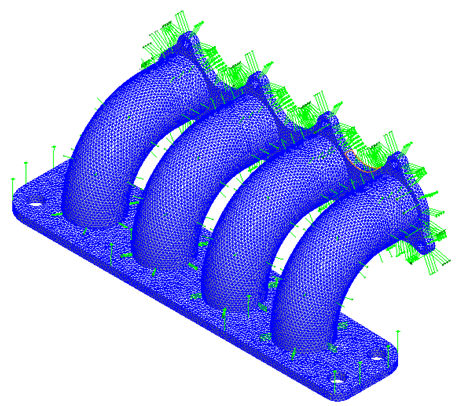

- Immettere come Coefficiente convettivo il valore 3.858E-5 BTU / (sec in 2° F) e una Temperatura ambiente pari a 70° F.
- Assicurarsi che sia evidenziato Subcase 1 in modo che il carico venga automaticamente aggiunto a Subcase 1.
- Fare clic su OK per completare la definizione dei carichi.
- Fare clic sul pulsante Nuovo per definire un altro carico.

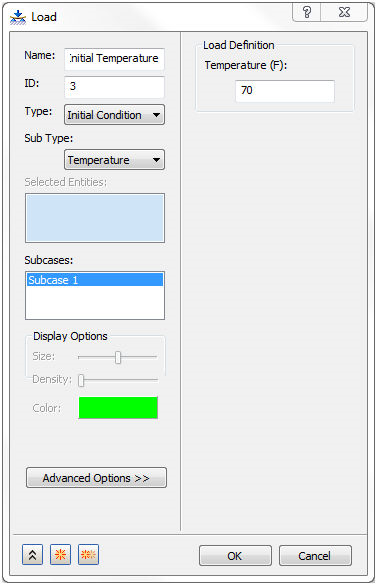

- Quando la finestra di dialogo Carico viene nuovamente visualizzata, immettere
Initial Temperature
nel campo Nome, quindi scegliere Condizione iniziale dal menu a discesa Tipo. Nell'elenco a discesa Sottotipo dovrebbe comparire Temperatura. Quindi, immettere 70 in Temperatura nella sezione Definizione carico. In questo modo si definisce la temperatura iniziale del corpo e si presuppone che corrisponda alla temperatura dell'ambiente circostante.
- Selezionare Subcase 1 in modo che il carico venga automaticamente aggiunto a Subcase 1.
- Fare clic su OK.
