- Nella vista struttura, fare clic con il pulsante destro del mouse su Analysis 1 e scegliere Modifica.

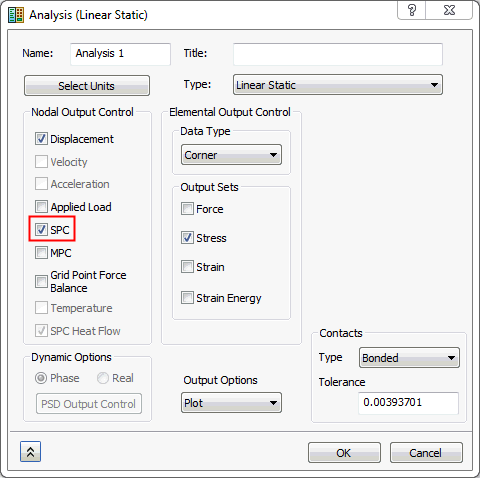

- Assicurarsi che la casella di controllo SPC sia selezionata nella sezione Controllo output nodale.
- Fare clic su OK.
SPC (vincolo punto singolo) si riferisce alla terminologia Autodesk Nastran di un vincolo. Poiché Autodesk Nastran In-CAD si basa interamente sulla geometria, tutti i nodi di una superficie con un vincolo applicato vengono considerati come vincoli di punto singolo. Questo passaggio è importante per l'estrazione di forze di reazione dovute a carichi di spostamento imposto. - Fare clic su Salva per salvare il lavoro.

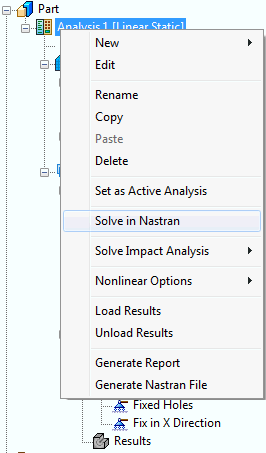

- Fare clic con il pulsante destro del mouse su Analysis 1 e scegliere Risolvi in Nastran.
