Impostare l'analisi

1. Nella vista struttura, fare clic con il pulsante destro del mouse su Analysis 1 e scegliere Modifica.
2. Digitare Manifold Analysis come Nome e NL SS Heat Transfer come Titolo. Dal menu a discesa Tipo scegliere Trasferimento termico stazionario non lineare.

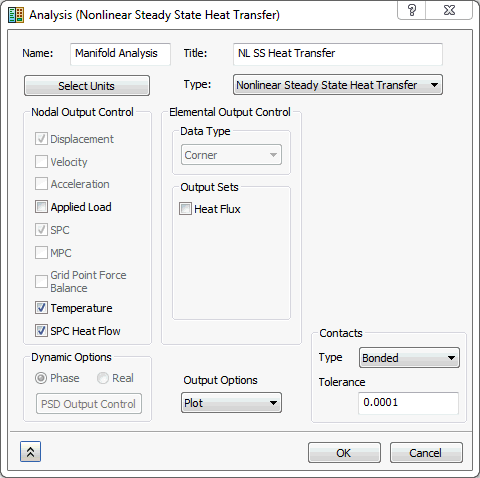

3. La finestra di dialogo dovrebbe apparire come illustrato di seguito.



4. Fare clic su OK per terminare l'impostazione dell'analisi e tornare alla vista struttura. Il modello è ora pronto per essere analizzato.

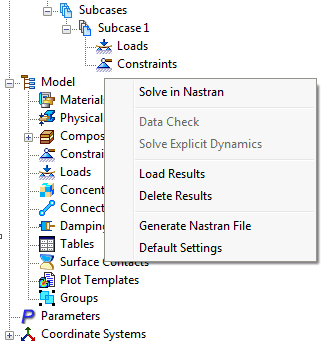

5. Fare clic con il pulsante destro del mouse sullo spazio vuoto nella vista struttura e scegliere Impostazioni di default.

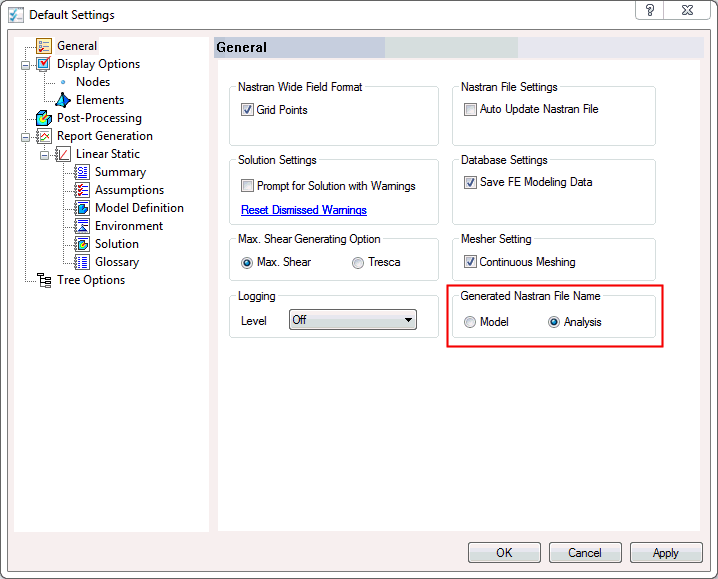

6. In Impostazioni di default selezionare Generale, quindi nella sezione Nome file Nastran generato selezionare Analisi.



   Nome file Nastran generato consente di impostare il file Nastran e FNO creato utilizzando il nome dell'analisi. In questo caso, viene selezionata l'analisi della sollecitazione termica in modo che il file FNO dell'analisi termica venga salvato con il nome dell'analisi, che verrà utilizzato nell'analisi statica lineare come carico dall'output per eseguire l'analisi della sollecitazione termica. Al termine dell'esercitazione, tornare al pulsante di opzione Modello.

7. Fare clic su OK.
