- Nella vista struttura, fare clic con il pulsante destro del mouse su Vincoli in Subcase 1 e scegliere Nuovo.
- Rinominare il vincolo come Shaft Hole Fixed .
- Orientare il modello in Autodesk Nastran In-CAD in modo che sia possibile visualizzare e selezionare agevolmente la superficie del foro centrale inferiore.
- Assicurarsi che sia selezionato Subcase 1 nell'elenco Sottocasi.

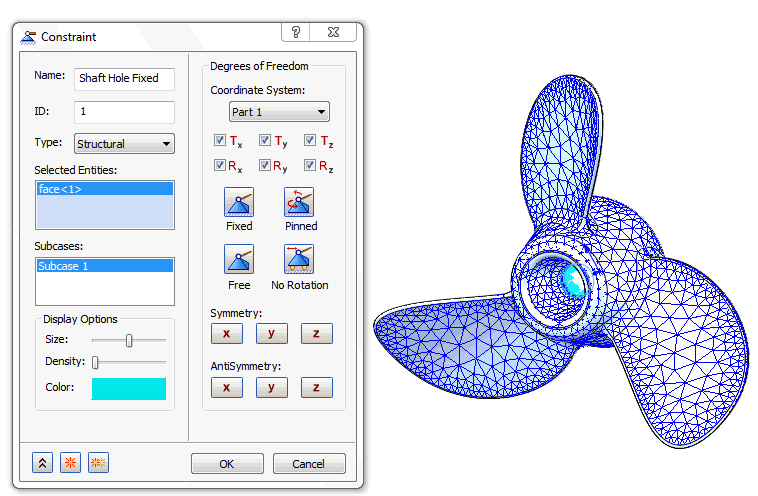

- Accettare le impostazioni di default e fare clic su OK per definire il vincolo.

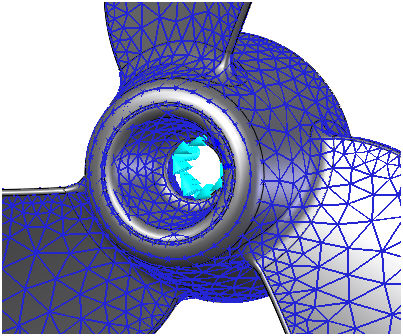

Per default, il vincolo viene impostato sulla condizione Fisso (tutti e 6 i gradi di libertà dei nodi sulla superficie selezionata sono vincolati). - Se si esegue lo zoom in avvicinamento sul foro dell'albero nella finestra del modello, è ora possibile visualizzare i simboli del vincolo fisso.
