Animare i risultati

1. Nella vista struttura, fare clic con il pulsante destro del mouse su Risultati e scegliere Modifica.

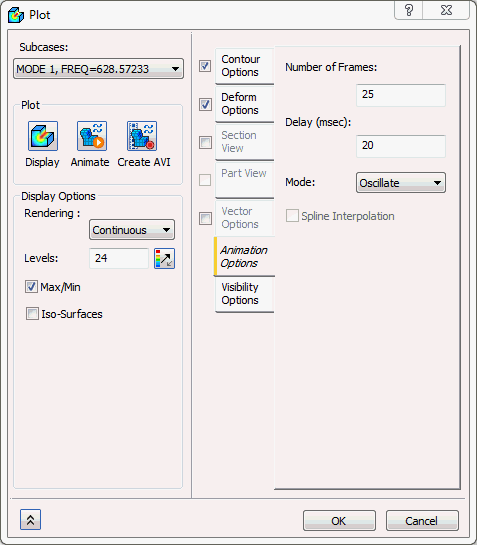

2. Dal menu a discesa Sottocasi scegliere MODE 1, FREQ=628.57233. Accertarsi che siano selezionate le caselle di controllo Opzioni contorno e Opzioni deformazione.
3. Fare clic sulla scheda Opzioni animazione.

   Numero di fotogrammi = 25

   Ritardo (msec ) = 20

   Modalità = Oscillazione



4. Fare clic su OK.

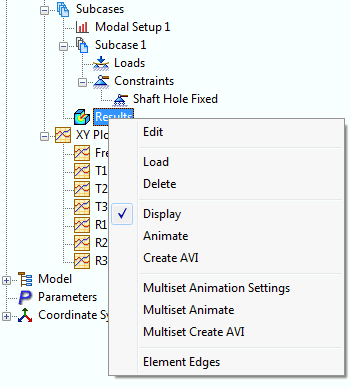

5. Fare clic con il pulsante destro del mouse su Risultati e scegliere Anima. Il contorno e la deformazione dovrebbero animarsi.
6. Fare clic con il pulsante destro del mouse su Risultati e scegliere di nuovo Anima per interrompere l'animazione.
7. Fare clic con il pulsante destro del mouse su Risultati e scegliere Modifica.
8. Deselezionare la casella di controllo Contorno. Notare che non esiste più l'interpolazione del tracciato del contorno dello spostamento con il tracciato della deformazione.

Con questa operazione si conclude l'analisi modale di un'elica.

Di seguito sono riepilogati i principali argomenti trattati:

• Come impostare ed eseguire un'analisi modale.
• Come interpretare la i risultati di estrazione degli autovalori o di frequenza.
• Come impostare ed eseguire una semplice animazione.
