Definire le proprietà materiale

Autodesk Nastran In-CAD consente di accedere ad una libreria di materiali.

1. Fare clic con il pulsante destro del mouse su Materiali e selezionare Nuovo.
2. Nella finestra di dialogo, fare clic su Seleziona materiale.
3. Nella finestra di dialogo DB materiale verranno inseriti i materiali disponibili. Fare clic sul pulsante dicaricamento database.
4. Passare a C:\Programmi\Autodesk\Nastran In-CAD 2016\Materials e selezionare il file NEi_Materials.sldmat .

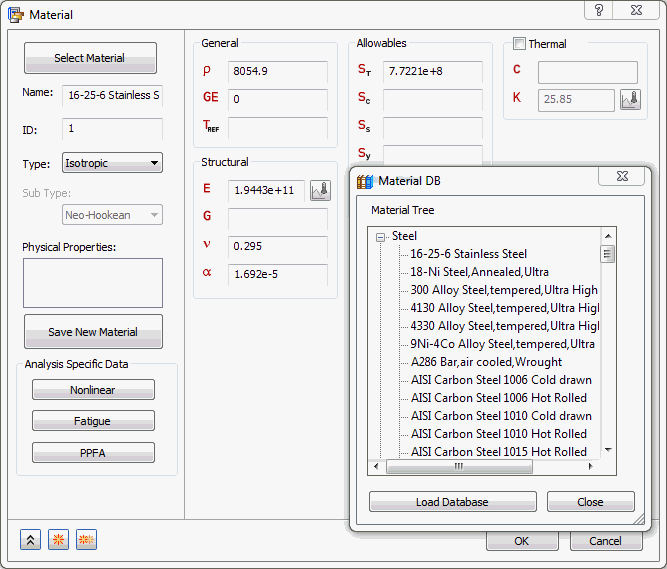

5. Fare clic su 16-25-6 Stainless Steel come illustrato nell'immagine seguente.



   Se viene visualizzato un avviso simile al seguente, ignorarlo.



   Ciò avviene perché se nella sezione Valori consentiti si immette un valore per ST o SY, la teoria dell'errore verrà automaticamente impostata rispettivamente su Sollecitazione principale o Sollecitazione di Von Mises.

6. Le proprietà corrispondenti vengono caricate nei campi appropriati nella finestra di dialogo Materiale.



7. Fare clic sul pulsante Chiudi.

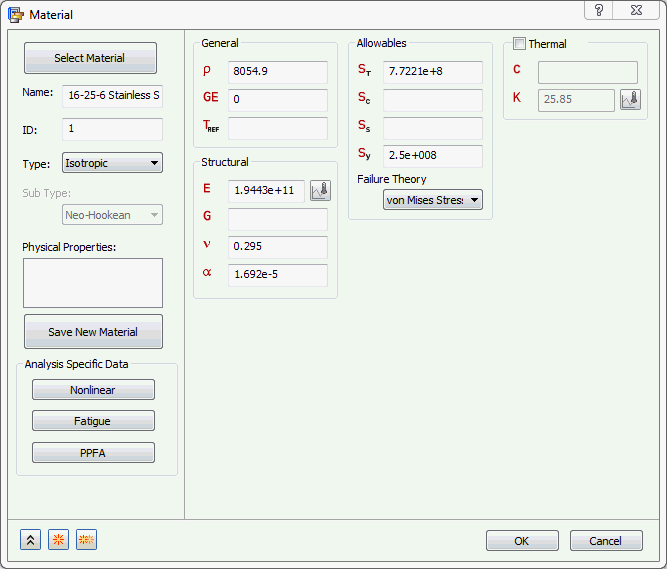

8. Immettere 2.5e+008 in SY e impostare Teoria dell'errore per Sollecitazione di Von Mises.



9. Fare clic su OK.
10. 16-25-6 Stainless Steel viene aggiunto all'elenco Materiali.

Nota Funzioni della libreria di materiali:

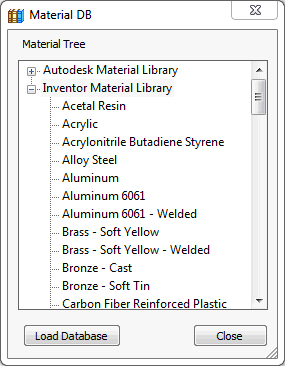

• In Autodesk Inventor, il caricamento dei dati di materiali è selezionato in Seleziona materiale. Ciò consente di caricare i materiali di Autodesk Inventor.



• Autodesk Nastran In-CAD consente di accedere ad una libreria di materiali quali i materiali di NEi e i materiali di Inventor e supporta l'importazione di qualsiasi database di materiali compatibile SolidWorks (Solidworks materials.sldmat) facendo clic sul pulsante di caricamento database.
• È inoltre possibile creare un materiale personalizzato con le proprietà materiale disponibili e salvarlo in una libreria di materiali personalizzata come file nomemateriale.xml facendo clic su Salva nuovo materiale.
• È possibile caricare la libreria in seguito se necessario scegliendo il tipo di file XML e selezionando il percorso della libreria.
• Una volta caricato, il file conterrà tutti i materiali salvati in tale libreria.
