- Fare clic con il pulsante destro del mouse su Materiali e scegliere Nuovo.
- Cambiare il Nome in 4130 Alloy Steel .
- Verificare che sia selezionata la casella di controllo Termico, quindi immettere 40.53 per C (Calore specifico) e 0.00055555 per K (Conducibilità termica).
- Infine, in Generale immettere 150 per
(Temperatura di riferimento). - Nella sezione Strutturale immettere 7.5e-006 (1/unità Fahrenheit) per

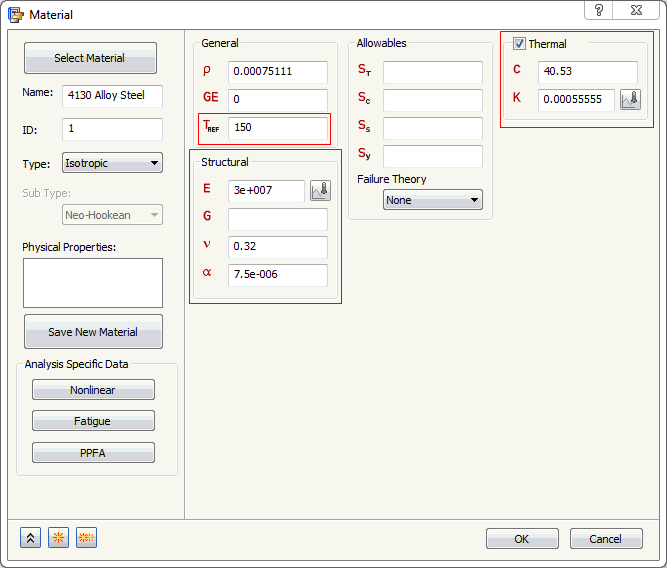

(Coefficiente di espansione termica). - Sempre nella sezione Strutturale immettere le proprietà strutturali mostrate nell'immagine seguente. Verranno utilizzate nell'analisi di sollecitazione termica statica lineare.
- Fare clic su OK.
Con l'analisi del trasferimento termico, le principali proprietà materiale (conducibilità termica e calore specifico) possono essere immesse nella sezione Termico. La densità della massa (
) può essere immessa nella sezione Generale. Non è necessario inoltre immettere proprietà strutturali.
