- Al completamento della soluzione, i risultati vengono caricati automaticamente in Autodesk Nastran In-CAD.

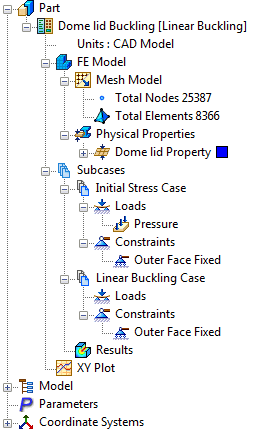

- È possibile osservare nella vista struttura che sono stati calcolati i risultati per la sollecitazione iniziale e i sottocasi di carico di punta e che entrambi sono stati caricati in Risultati.
- Autodesk Nastran (risolutore) consente di calcolare gli spostamenti per rappresentare graficamente le forme modali per ogni autovalore estratto.

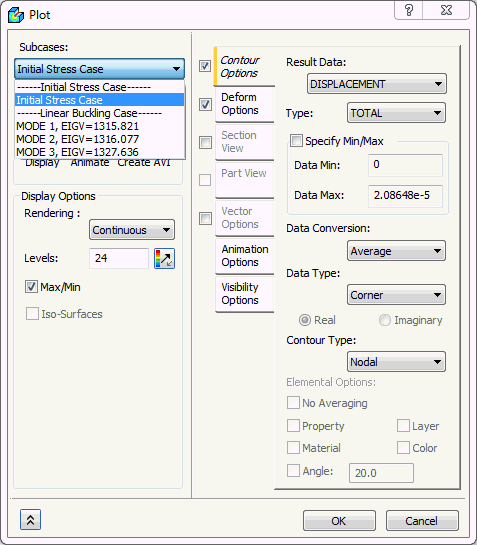

- Fare doppio clic su Risultati e selezionare Mode 1, EIGV= 1315.821 dall'elenco Sottocasi.

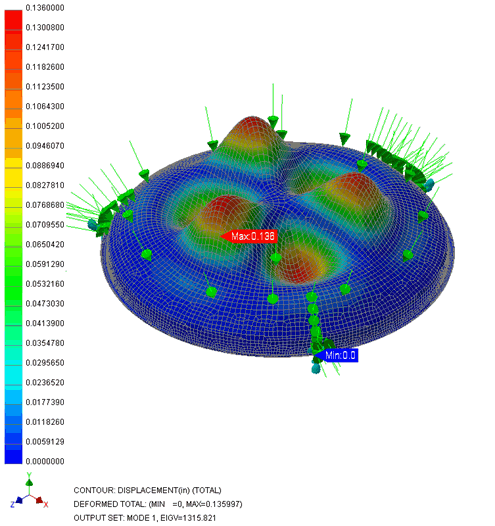

- Selezionare la casella di controllo Opzioni deformazione e fare clic su Visualizza. Il tracciato dovrebbe apparire come illustrato di seguito.
- Il primo autovalore più basso è intorno a 1316, che è di interesse primario.
- Quando viene moltiplicato per il carico applicato, 1Psi, si ottiene il carico di punta critico più basso, pari a ~ 1316Psi.
Con questa operazione si conclude l'analisi del carico di punta lineare della copertura a cupola.
Di seguito sono riepilogati i principali argomenti trattati:
- Come impostare una semplice analisi del carico di punta lineare.
- Come interpretare i risultati di estrazione degli autovalori.
- Come calcolare il carico di punta critico più basso.
