Generare un rapporto

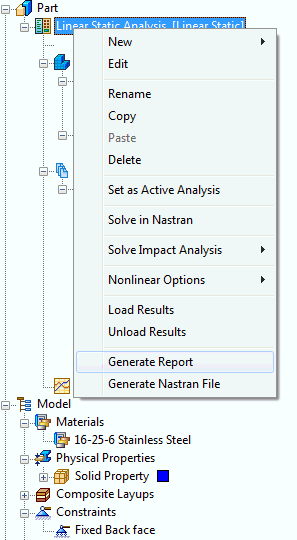

1. Nella vista struttura, fare clic con il pulsante destro del mouse sul nome dell'analisi, Linear Static Analysis, e scegliere Genera rapporto.



2. A seconda delle impostazioni, potrebbe essere visualizzato il seguente messaggio:



3. Fare clic su Sì.
4. Nella struttura del modello, fare doppio clic su Parametri. In Parametri processore geometria nella finestra di sinistra, selezionare la casella di controllo Impostazioni avanzate nell'angolo inferiore sinistro. Si noti che le impostazioni PARTGEOMOUT, PARTMASSOUT ed ELEMGEOMOUT vengono attivate automaticamente.
5. Eseguire nuovamente l'analisi. Con le impostazioni appropriate, è possibile generare un rapporto. Fare clic con il pulsante destro del mouse sul nome dell'analisi, Linear Static Analysis e scegliere Risolvi in Nastran.
6. Ancora una volta, nella vista struttura, fare clic con il pulsante destro del mouse su Linear Static Analysis e scegliere Genera rapporto.

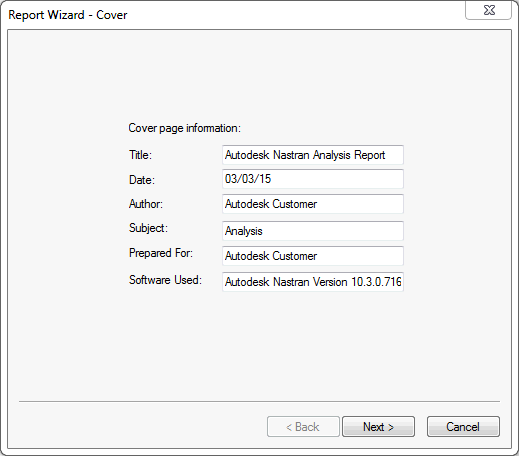

7. Verrà visualizzata la finestra Creazione guidata rapporti - Introduzione. Specificare le seguenti informazioni:
   • Titolo: Linear Static Analysis Report
   • Autore: il proprio nome
   • Fare clic su Avanti >.

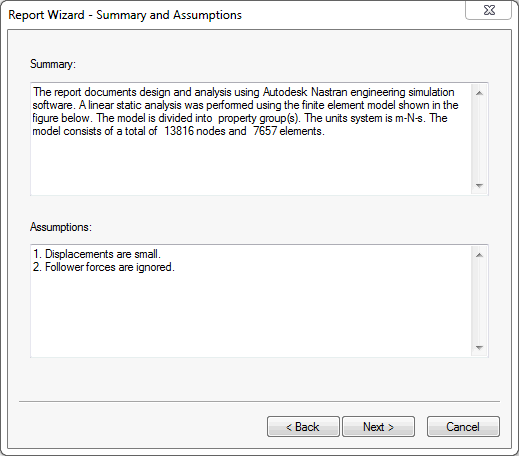

8. Verrà visualizzata la finestra Creazione guidata rapporti - Riepilogo e ipotesi. Nell'area Ipotesi, aggiungere 3. Effects of gravity are negligible. Fare clic su Avanti >.

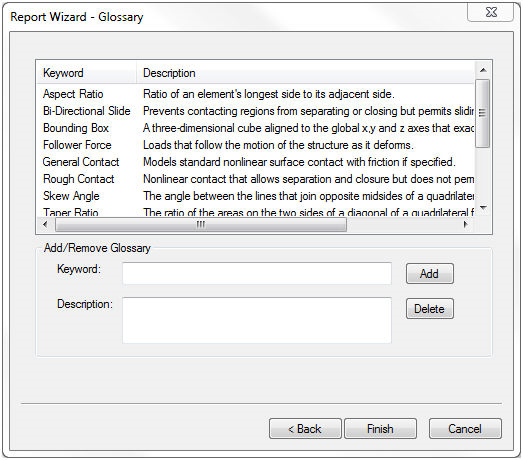

9. Fare clic su Avanti > nelle finestre di dialogo a comparsa all'interno della procedura guidata finché non viene visualizzata la finestra Creazione guidata rapporti - Glossario, quindi fare clic su Fine per generare il rapporto.



10. Salvare il rapporto come Analysis Report .
11. Aprire il file HTML appena creato facendo clic sul pulsante Visualizza rapporto nella finestra a comparsa Rapporto. Si noti che le cifre per il rapporto sono state generate automaticamente insieme al testo.
