Definire le proprietà elemento come sezione trasversale

1. Nella vista struttura, fare clic con il pulsante destro del mouse su Proprietà fisiche e scegliere Nuovo.
2. Rinominare la proprietà specificando Beam Cross Section Property .
3. Dal menu a discesa Tipo scegliere Elementi linea.
4. Dal menu a discesa Tipo di elemento linea scegliere Trave.
5. Nella casella di gruppo Tipo di input selezionare il pulsante di opzione Sezione trasversale e fare clic sul pulsante Definisci.

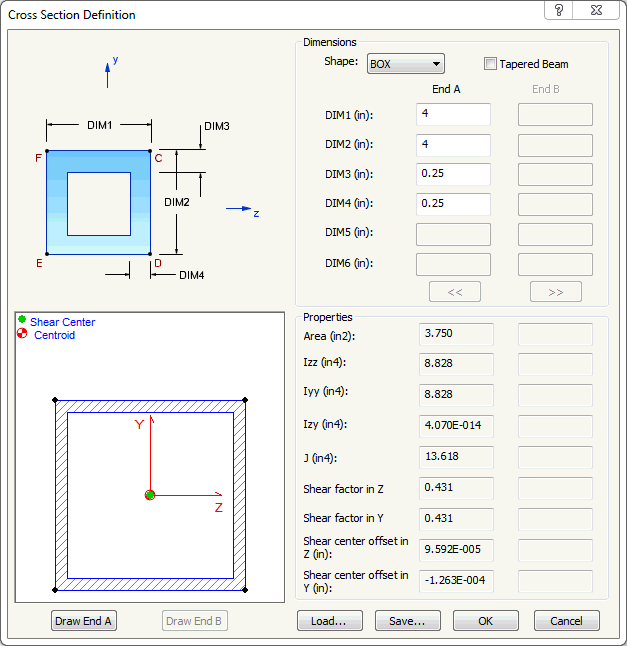

6. Definire la sezione trasversale come indicato nell'immagine seguente. Fare clic sul pulsante Disegna estremità A per visualizzare le proprietà.



7. Fare clic su OK.

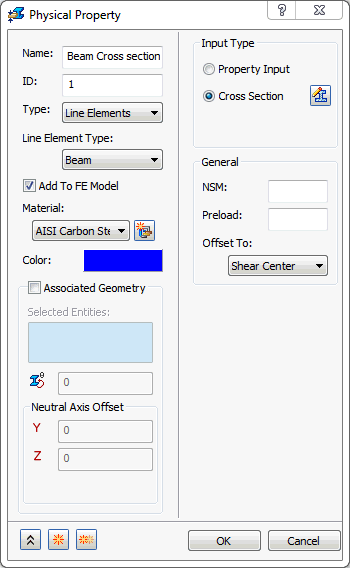

8. Assicurarsi che la casella Geometria associata sia deselezionata.



   Verrà creata una mesh con le proprietà di sezione trasversale per ciascuno dei segmenti dello schizzo nel modello.

9. Fare clic su OK per creare la proprietà fisica.
