- In Subcase 1 fare clic con il pulsante destro del mouse su Carichi e scegliere Nuovo.
- Modificare il Nome specificando
Temperature Load
.

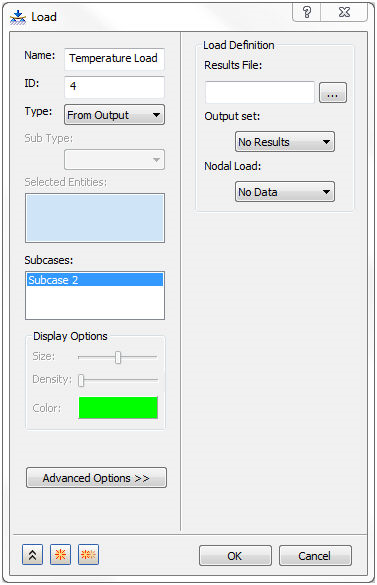

- Modificare il Tipo impostandolo su Da output.
- Nella sezione Definizione carico, fare clic sul pulsante di selezione relativo al campo File dei risultati. Accedere al percorso del file FNO, che è stato generato dopo l'esecuzione dell'analisi del trasferimento termico stazionario non lineare. Ad esempio, accedere alla cartella
C:\Utenti\Pubblica\Documenti\Autodesk\Nastran In-CAD 2016\Tutorial\en-us
(di Autodesk Inventor o SolidWorks). Quindi aprire
Manifold Analysis.FNO
.

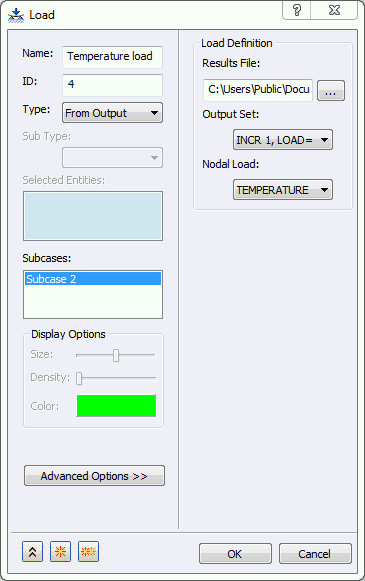

- Nella finestra di dialogo Carico risulterà che Gruppo di output è impostato su 1..INCR 1, LOAD=1.0 e che Carico nodale è impostato su TEMPERATURA, come illustrato di seguito.
- Fare clic su OK per completare la definizione del carico di temperatura dall'output.
