Applicare i vincoli

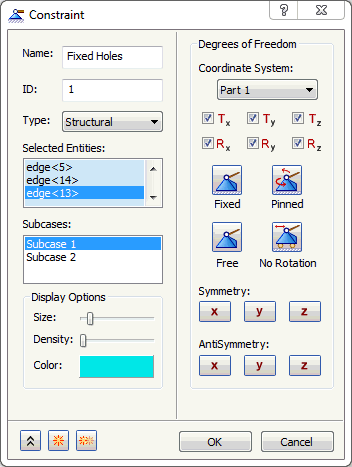

1. Nella vista struttura, fare clic con il pulsante destro del mouse su Vincoli e scegliere Nuovo.

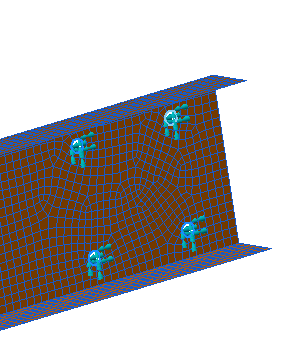

2. Modificare il Nome specificando Fixed Holes , quindi selezionare le curve che definiscono i fori all'estremità destra della trave.





3. Dall'elenco Sottocasi fare clic sia su Subcase 1 che su Subcase 2. Il vincolo verrà così aggiunto ad entrambi i sottocasi.



4. Fare clic sul pulsante Nuovo.
5. Modificare il Nome specificando Fix in Y Direction .
6. Inoltre, verificare che nell'elenco Sottocasi sia selezionato Subcase 1.

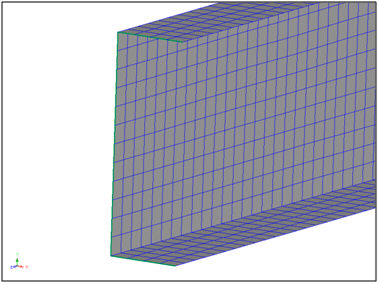

7. Selezionare i tre spigoli della trave opposti al lato con i fori.



8. Fare clic sul pulsante Libero e selezionare Ty per fissare il canale nella direzione Y imposta.
9. Fare clic sul pulsante Duplica. Notare che viene mantenuta la selezione di tre spigoli della trave opposti al lato con i fori.
10. Modificare il Nome specificando Fix in X Direction .
11. Verificare che nell'elenco Sottocasi sia selezionato Subcase 2.



12. Fare clic sul pulsante Libero e selezionare Tx per fissare il canale nella direzione X imposta.
13. Fare clic su OK.

Vincolare gli stessi nodi, superfici e curve nella direzione delle rotazioni o dello spostamento imposto. È importante che solo i nodi con spostamento imposto siano vincolati nella direzione dello spostamento. Tutti gli altri vincoli verranno considerati come condizioni di contorno effettivo.
