Ortotropo 3D

Dopo aver selezionato Otrotropo 3D nell'elenco a discesa Tipo, verranno visualizzate le seguenti sezioni di materiale: Generale, Rigidità, Taglio, Coefficiente di Poisson, Espansione termica, Valori consentiti e Termico.

La stabilità materiale richiede che:

Se una delle due condizioni non viene soddisfatta, viene visualizzato un messaggio di avviso.

Potrebbe essere difficile trovare tutte le nove costanti ortotrope. In alcuni problemi pratici, le proprietà materiali potrebbero essere ridotte a una normale anisotropia in cui il materiale risulta essere isotropico su un piano (ad esempio, piano 1-2) e presenta diverse proprietà nella direzione perpendicolare a tale piano. Nel piano di isotropia, le proprietà vengono ridotte a:

con e .

Sono disponibili cinque costanti materiali indipendenti per la normale anisotropia (ovvero, , , , , e ). Se il materiale presenta un'anisotropia planare, in cui il materiale è ortotropo solo su un piano, le costanti elastiche vengono ridotte a sette (ovvero, , , , , , e ).

• Generale



  • Densità di massa, coefficiente di smorzamento del materiale e temperatura di riferimento vengono immessi qui per un materiale ortotropo 3D.
  • La densità della massa, RHO, verrà utilizzata per calcolare automaticamente la massa per tutti gli elementi strutturali.
  • Per ottenere il coefficiente di smorzamento GE, moltiplicare il coefficiente di smorzamento critico C/C0 per 2.0. Se non è definita una frequenza dominante per lo smorzamento strutturale del materiale (vedere la sezione relativa agli smorzamenti), GE viene ignorato nelle analisi della risposta transitoria.
  • TREF viene utilizzato solo come temperatura di riferimento per il calcolo dei carichi termici in soluzioni lineari. Se viene specificato un carico di temperatura iniziale, TREF verrà ignorato.
• Rigidità



  • È possibile inserire il modulo di Young per le direzioni longitudinale, laterale e dello spessore.
• Taglio



  • È possibile immettere i moduli di taglio nel piano, trasversale rispetto alla direzione laterale e trasversale rispetto alla direzione longitudinale.
  • Un valore approssimativo per G2z e Gzl è il modulo di taglio nel piano G12. Se i dati del test non sono disponibili per definire con precisione G23 e G31, il valore per G12 può essere fornito per G2z e Gz1.
• Coefficiente di Poisson



  • I tre coefficienti dimensionali di Poisson vengono immessi qui.
• Espansione termica



  • I tre coefficienti di espansione termica dimensionale vengono immessi qui.

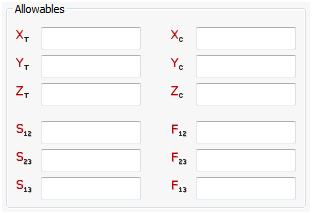

• Valori consentiti



  • I valori consentiti di tensione e compressione per tutte e tre le direzioni vengono immessi qui oltre al valore consentito per il taglio e ai termini di interazione impiegati per i criteri di errore Tsai-Wu.
  • Xt, Yt, Zt, S12, S23 e S31 sono necessari per i calcoli di errore dell'elemento composito quando richiesto nel campo FT della voce PCOMP. Vengono inoltre utilizzati xc, yc e zc, ma non sono obbligatori.
  • I termini di interazione F12, F23 e F31 vengono determinati in via sperimentale dagli esemplari di test sotto carico multiassiale. Questo inconveniente unito al vincolo che F12, F23 e F31 debbano soddiafare i criteri di stabilità del modulo:



    crea complicazioni nell'uso di questa teoria. Per questo motivo è consigliabile impostare F12, F23 e F31 su zero.

• Termico



  • Per le analisi termiche, è possibile immettere i valori per matrice di conducibilità, calore specifico e densità della massa nella sezione Termico. La densità della massa viene ripetuta poiché potrebbe essere un requisito per l'analisi termica, nonché per l'analisi strutturale.

  • Kij definisce una matrice di conducibilità.
