Più gruppi

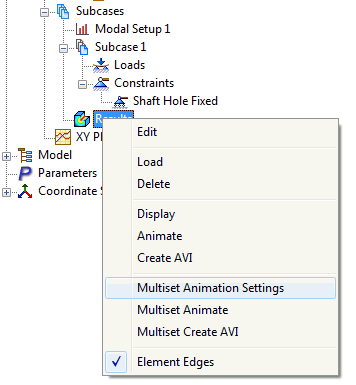

Fare clic con il pulsante destro del mouse su Risultati in Sottocasi e scegliere Animazione più gruppi per avviare l'animazione.

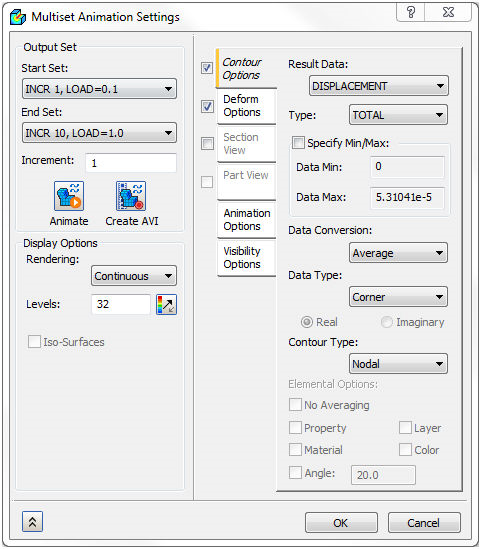

Fare clic con il pulsante destro del mouse su Risultati in Sottocasi e scegliere Impostazioni animazione più gruppi per modificare le impostazioni dell'animazione. Viene visualizzato il modulo Impostazioni animazione più gruppi.

Di seguito sono riportate le opzioni disponibili in questo modulo:

• Gruppo di output:
  • Gruppo iniziale: gruppo di risultati utilizzato all'inizio dell'animazione.
  • Gruppo finale: gruppo di risultati utilizzato alla fine dell'animazione.
  • Incremento: quando viene utilizzato più di un gruppo, viene visualizzata un'opzione Incremento per consentire all'utente di specificare l'incremento in base al quale l'animazione deve passare da un gruppo di risultati all'altro.
  • Anima: configura e avvia l'animazione con le impostazioni correnti o interrompe l'esecuzione dell'animazione.
  • Crea AVI: consente di salvare l'animazione in formato AVI.
• Opzioni animazione:



  • Ritardo (msec): l'intervallo di tempo tra i fotogrammi.
  • Modalità:
    • Metà: caricamento per carico positivo.
    • Completo: caricamento e scaricamento per carico positivo.
    • Oscillazione: caricamento e scaricamento per carichi positivi e negativi.
  • Interpolazione spline: per le animazioni di più gruppi, consente l'interpolazione degli output intermedi, aumentando il numero di fotogrammi in modo che corrisponda al numero specificato.
• Opzioni contorno: questa sezione consente di scegliere i dati di risultati da tracciare durante l'animazione. È possibile specificare un intervallo di valori massimi e minimi, nonché i diversi tipi di rendering.
• Opzioni deformazione: questa sezione consente di scegliere il vettore di output per la deformazione. Il tracciato può essere scalato in base ad una percentuale delle dimensioni del modello o ad un valore effettivo.
• Visualizzazione sezione: questa sezione consente di scegliere il piano di sezione per il tracciato. Sono presenti le stesse opzioni della finestra di dialogo Tracciato risultati.
• Visualizzazione parte: questa sezione consente di selezionare la parte da animare. Sono presenti le stesse opzioni della finestra di dialogo Tracciato risultati.
• Opzioni visibilità: questa sezione consente di impostare ON oppure OFF utilizzando il pulsante di inversione per mostrare o nascondere le funzioni. Sono presenti le stesse opzioni della finestra di dialogo Tracciato risultati.
