Questo è un livello secondario di Modello mesh nella struttura e verrà visualizzato solo quando è presente una mesh effettiva con nodi ed elementi.

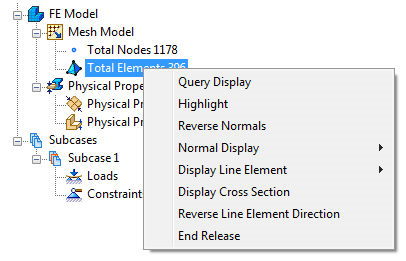

Quando si fa clic con il pulsante destro del mouse su Totale elementi, vengono visualizzate le opzioni seguenti:
- Visualizzazione query: quando questa opzione è attivata, consente l'interrogazione in tempo reale degli elementi nel modello. È possibile accedere a Visualizzazione query per gli elementi anche usando la barra degli strumenti Visualizzazione query.

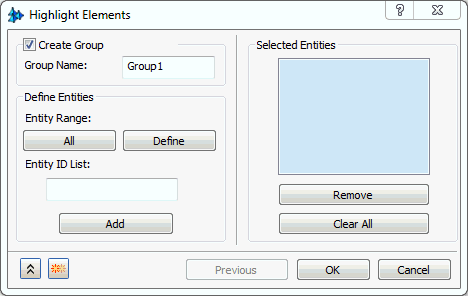

- Evidenzia: l'opzione di evidenziazione consente di evidenziare un gruppo di elementi nel modello per identificare la posizione e/o le proprietà di un elemento. Per accedere a questo comando, fare clic con il pulsante destro del mouse su Totale elementi nella struttura Modello mesh. Digitare gli ID degli elementi nell'elenco delle entità e fare clic sul pulsante Aggiungi per inserirli nella casella Entità selezionate, come illustrato nella figura seguente. È possibile accedere al comando Evidenzia elementi anche utilizzando la barra degli strumenti Evidenzia. Le Entità selezionate possono essere incluse in un gruppo facendo clic sulla casella di controllo Crea gruppo.

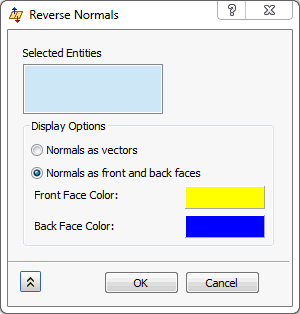

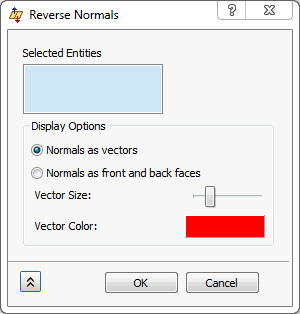

- Inverti normali: consente di invertire la direzione della perpendicolare dell'elemento mesh. Questa opzione è disponibile solo quando si utilizzano gli elementi Shell. L'utente può scegliere tra due opzioni in Opzioni di visualizzazione.
- Normali come vettori: la direzione della perpendicolare viene rappresentata con un vettore. Il dispositivo di scorrimento Dimensioni vettore consente all'utente di selezionare le dimensioni del vettore che verrà visualizzato sullo schermo. Fare clic sul campione di colore nel campo Colore vettore per selezionare il colore di visualizzazione dei vettori.
- Normali come facce anteriore e posteriore: la direzione della perpendicolare viene rappresentata utilizzando colori. Il Colore faccia anteriore determina la direzione positiva mentre il Colore faccia posteriore definisce la direzione negativa. I colori possono essere modificati in modo simile come descritto al punto precedente.
-
Visualizzazione normale:
- Off: non viene visualizzato alcun colore né per i vettori, né per la faccia anteriore o posteriore.
- Vettore: visualizza i vettori.
- Colore: consente di visualizzare i colori della faccia anteriore/posteriore.
- Visualizza elemento linea: include due opzioni per gli elementi linea da visualizzare.
- Orientamento: visualizza il vettore dell'orientamento degli elementi (asse Y degli elementi) per gli elementi linea 1D. Si tratta di un'opzione utile per la determinazione dell'orientamento di una sezione trasversale 1D.
- Direzione: consente di visualizzare l'asse X degli elementi per elementi 1D. Si tratta di un'opzione utile per la determinazione dell'orientamento di una sezione trasversale 1D.

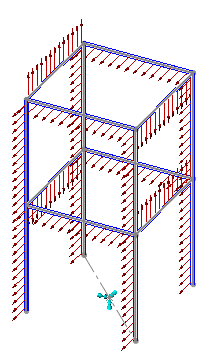

Vettori di orientamento
Vettori di direzione elementi
- Visualizza sezione trasversale: questa opzione viene utilizzata per gli elementi 1D e 2D (travi/barre ed elementi Shell). Per visualizzare la sezione trasversale, è necessario applicare una mesh alla geometria e assegnare una proprietà a tale mesh. Questa opzione viene utilizzata per visualizzare lo spessore di elementi Plate e la sezione trasversale di elementi trave 1D definiti usando la definizione di sezione trasversale.

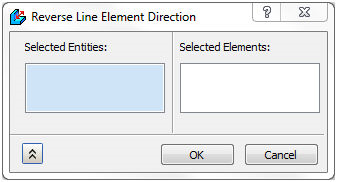

- Inverti direzione elemento linea: questa opzione consente di invertire l'orientamento e l'asse x degli elementi linea.

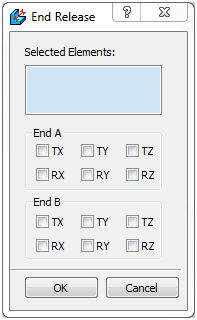

- Rilascio estremità: il rilascio estremità è supportato per gli elementi linea. L'elemento trave ha 6 gradi di libertà ed esistono condizioni particolari, come un albero rotante o un giunto cardine, in cui la rotazione o la traslazione in una direzione specifica è libera. Rilascio estremità è un comando speciale per rilasciare uno o più gradi di libertà della trave.

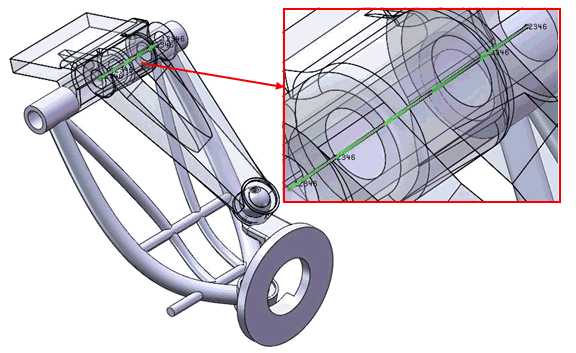

Si supponga che il perno del cardine venga simulato dall'elemento trave. Rilascio estremità (rotazione lungo l'asse verticale) potrebbe essere utile per simulare la realtà.

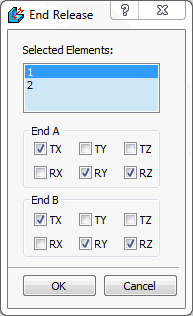

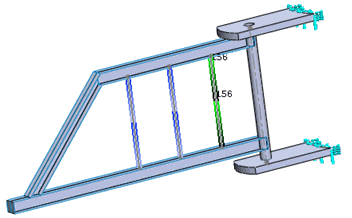

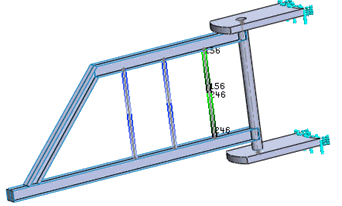

È possibile definire il Rilascio estremità per ciascun elemento selezionando gli elementi nell'elenco. Selezionare ad esempio due elementi dal modello, selezionare il primo elemento e Tx, Ry e Rz per entrambe le estremità A e B. Si noti che il grado di libertà selezionato viene evidenziato mediante numeri (da 1 a 6) in corrispondenza dell'elemento nel modello.

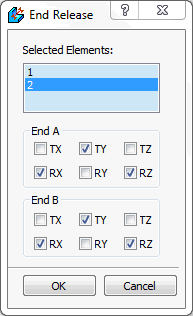

A questo punto, selezionare il secondo elemento e selezionare Ty, Rx e Rz per entrambe le estremità A e B. Si noti che il grado di libertà selezionato viene evidenziato mediante numeri (da 1 a 6) in corrispondenza dell'elemento nel modello.
