Per accedere ad Autodesk Nastran In-CAD in Autodesk Inventor, fare clic su Ambienti, quindi sull'icona Nastran In-CAD

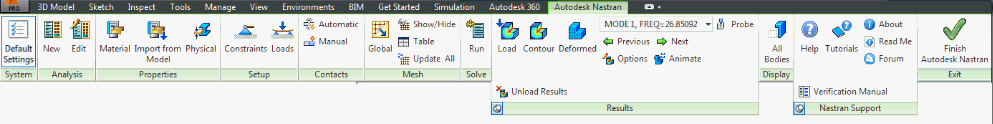

. Verrà aperta la barra multifunzione di Autodesk Nastran, come mostrato nella figura seguente.
Le icone della barra multifunzione di Autodesk Nastran sono descritte in dettaglio nella sezione Barra multifunzione di Autodesk Nastran (Inventor).
È possibile utilizzare la barra multifunzione per impostare rapidamente un'analisi in Autodesk Nastran In-CAD come indicato di seguito:
- Fare clic su Modifica nel gruppo Analisi per definire l'analisi.
- Fare clic su Importa da modello nel gruppo Proprietà se si definiscono gli stessi materiali assegnati nell'ambiente della struttura Modello. In caso contrario, per definire un nuovo materiale, fare clic sul pulsante Materiale.
- Fare clic sul pulsante Fisico nel gruppo Proprietà per definire la proprietà fisica.
- Definire i Vincoli e i Carichi facendo clic sulla relativa icona nel gruppo Impostazione.
- Se devono essere definiti dei contatti, fare clic sull'icona Automatico o Manuale nel gruppo Contatti in base alle esigenze.
- Definire la mesh utilizzando i pulsanti di mesh Globale o Tabella oppure aggiornare semplicemente la mesh con le impostazioni di default facendo clic sul pulsante Aggiorna tutto nel gruppo Mesh della barra multifunzione. Se si desidera nascondere o visualizzare la mesh nascosta, fare clic sul pulsante Mostra/Nascondi.
- Fare clic sul pulsante Esegui nel gruppo Risolvi per eseguire l'analisi.
- Fare clic sui pulsanti Contorno e Deformata nel gruppo Risultati per tracciare il contorno e la deformazione di default.
- Se vengono risolti e caricati i risultati di più gruppi, ad esempio incrementi, passi temporali e così via, per visualizzarli è possibile utilizzare i pulsanti Precedente o Successivo nel gruppo Risultati.
- Fare clic sul pulsante Opzioni nel gruppo Risultati se si desidera modificare il modello di tracciato dei risultati.
- Fare clic su Punto di indagine o Anima nel gruppo Risultati per eseguire l'indagine o animare i risultati.
- Per scaricare i risultati, espandere il gruppo Risultati e fare clic sul pulsante Scarica risultati.
- Al termine dell'analisi, fare clic sul pulsante Chiudi Autodesk Nastran per chiudere l'ambiente Autodesk In-CAD.
Le altre funzioni disponibili nella barra multifunzione di Autodesk Nastran sono le seguenti:
Visualizza tutti i corpi: consente di visualizzare il modello CAD se è nascosto.
Punto di indagine: consente di eseguire query sui risultati.
Anima: anima solo un'animazione di un gruppo singolo.
Guida: avvia il manuale dell'utente online con la spiegazione dettagliata di ogni funzione.
Esercitazioni: avvia un'esercitazione online con esempi di diverse impostazioni di analisi.

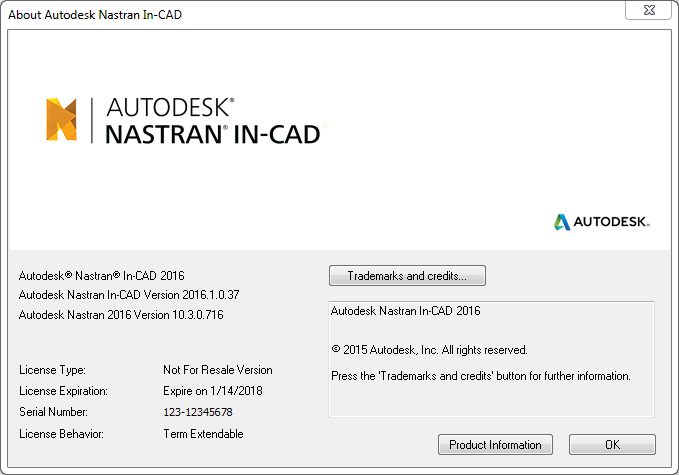

Informazioni su: visualizza la versione di Autodesk Nastran In-CAD e altri dettagli, come mostrato nell'immagine seguente.

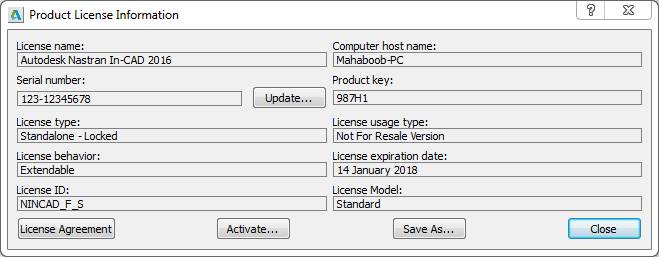

- Fare clic sul pulsante Informazioni sul prodotto per visualizzare le informazioni sulla licenza del prodotto, come mostrato nell'immagine seguente.
- Fare clic sul pulsante Informazioni sul prodotto per visualizzare le informazioni sulla licenza del prodotto, come mostrato nell'immagine seguente.
Readme: collega alla pagina Web relativa al file Readme in linea.
Forum: collega alla pagina Web relativa al forum online.
Manuale di verifica: avvia il file PDF del manuale di verifica, che include tutti i casi NAFEMS e benchmark.
