Proprietà elemento linea

Selezionare l'opzione Elementi linea in Tipo nel modulo Proprietà fisica.

In Tipo di elemento linea è quindi possibile selezionare diversi tipi di elementi linea: Barra, Trave e Tubatura.

• Barra: elemento 1D con sei gradi di libertà per nodo. In Tipo di input sono presenti le opzioni per utilizzare Input proprietà, Sezione trasversale o Membro strutturale (solo versioni di SolidWorks). Per ulteriori informazioni su queste opzioni, vedere la fine di questa sezione.



  • MNS: consente di definire la massa non strutturale per questo tipo di elemento.
  • Pre-carico: un valore di pre-carico può essere immesso per l'elemento Barra. Utilizzato per la modellazione di connessioni con pre-carico.
  • Offset verso: consente di applicare un offset agli elementi Barra 1D. Questo elenco a discesa cambia a seconda del tipo di input dell'elemento barra (Membro strutturale, Input proprietà o Sezione trasversale). È costituito dalle opzioni Centroide e Punto di riferimento per Sezione trasversale. Per Membro strutturale è costituito da Centroide e Origine.
    • Centroide: questa opzione viene utilizzata come default per gli elementi Barra.
    • Punto di riferimento: questa opzione viene utilizzata per la definizione delle sezioni trasversali. Un punto di riferimento può essere assegnato ad una posizione sulla sezione trasversale e quindi è possibile applicare alla sezione un offset verso la posizione del punto di riferimento.
    • Origine: consente di utilizzare l'origine della sezione trasversale del membro strutturale come punto di offset.
  • I vettori di offset vengono trattati come elementi rigidi e sono pertanto soggetti alle stesse limitazioni.
    • I vettori di offset non influiscono sui carichi termici.
    • La specifica di vettori di offset non è consigliata in soluzioni che calcolano la rigidità differenziale perché il vettore resta parallelo al relativo orientamento originario (la rigidità differenziale viene calcolata nell'analisi del carico di punta, pre-sollecitazione e non lineare con importanti effetti di spostamento su ON).

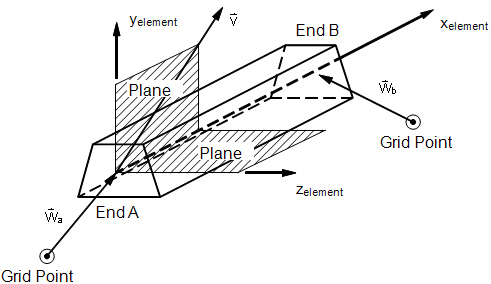

      Geometria dell'elemento barra

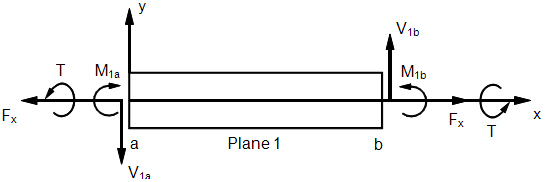

      Forze e momenti interni dell'elemento barra (piano xy)

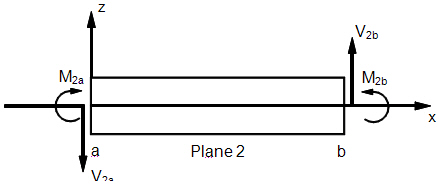

      Forze e momenti interni dell'elemento barra (piano xz)

• Trave: elemento 1D con sei gradi di libertà per nodo, dove è possibile applicare un offset al centro di taglio. In Tipo di input sono presenti le opzioni per utilizzare Input proprietà, Sezione trasversale o Membro strutturale (solo versioni di SolidWorks).





  • MNS: consente di definire la massa non strutturale per questo tipo di elemento.
  • Pre-carico: un valore di pre-carico può essere immesso per l'elemento Trave. Utilizzato per la modellazione di connessioni con pre-carico.
  • Offset verso: Centroide (impostazione di default), Centro di taglio, Punto di riferimento e Origine. Tali opzioni si riferiscono alla mesh (rappresentazione numerica) effettiva del modello.
    • Centroide: consentirà sempre di generare la mesh verso il centroide della parte di libreria utilizzata, indipendentemente dall'aspetto che avrà sullo schermo.
    • Centro di taglio: consentirà di generare la mesh dei membri strutturali selezionati verso il centro di taglio con offset.
    • Punto di riferimento: questa opzione viene utilizzata per la definizione delle sezioni trasversali. Un punto di riferimento può essere assegnato ad una posizione sulla sezione trasversale e quindi è possibile applicare alla sezione un offset verso la posizione del punto di riferimento.
    • Origine: consentirà di generare la mesh dei membri strutturali selezionati verso l'origine di offset del file di libreria utilizzato. Utilizzata solo per i membri strutturali.
  • I vettori di offset vengono trattati come elementi rigidi e sono pertanto soggetti alle stesse limitazioni.
    • I vettori di offset non influiscono sui carichi termici.
    • La specifica di vettori di offset non è consigliata in soluzioni che calcolano la rigidità differenziale perché il vettore resta parallelo al relativo orientamento originario (la rigidità differenziale viene calcolata nell'analisi del carico di punta, pre-sollecitazione e non lineare con importanti effetti di spostamento su ON).
    • Nella figura che segue viene definita la geometria dell'elemento trave:

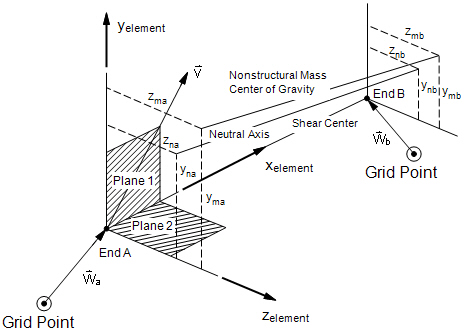

      Sistema di geometria dell'elemento trave

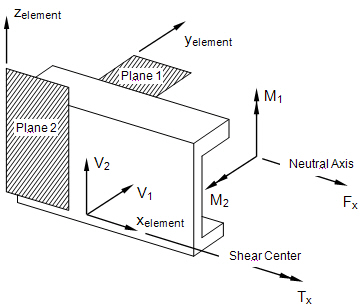

      Forze e momenti interni dell'elemento trave

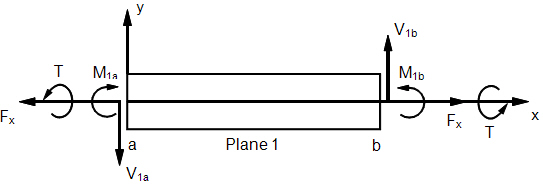

      Forze e momenti interni dell'elemento trave (piano xy)

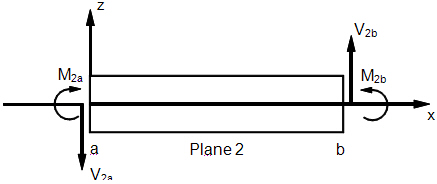

      Forze e momenti interni dell'elemento trave (piano xz)

• Tubatura: elemento 1D con sei gradi di libertà per nodo con l'opzione della pressione interna. In Tipo di input sono presenti le opzioni per utilizzare Input proprietà, Sezione trasversale o Membro strutturale (solo versioni di SolidWorks).

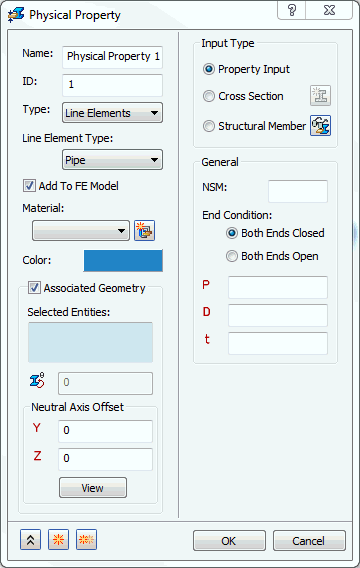

  • Quando è selezionata l'opzione Input proprietà, viene visualizzato il modulo seguente:



    • MNS: consente di definire la massa non strutturale per questo tipo di elemento.
    • Condizione finale: indica al risolutore che l'elemento linea è chiuso in corrispondenza di entrambe le estremità quando è selezionata l'opzione Entrambe le estremità chiuse. L'opzione Entrambe le estremità aperte consente di indicare al risolutore che l'elemento linea è aperto ad entrambe le estremità.
    • P: consente di definire la pressione interna della tubatura.
    • D: consente di definire il diametro della tubatura.
    • t: consente di definire lo spessore della tubatura.

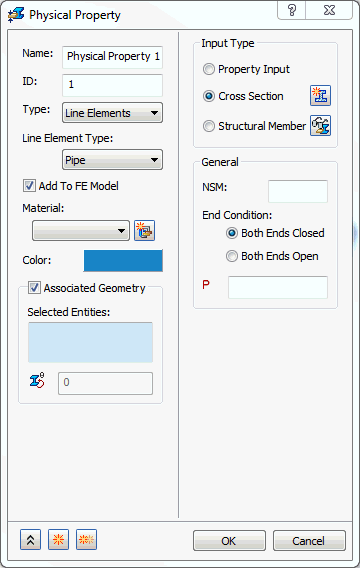

  • Quando è selezionata l'opzione Sezione trasversale, viene visualizzato il modulo seguente:



    • MNS: consente di definire la massa non strutturale per questo tipo di elemento.
    • Condizione finale: indica al risolutore che l'elemento linea è chiuso in corrispondenza di entrambe le estremità quando è selezionata l'opzione Entrambe le estremità chiuse. L'opzione Entrambe le estremità aperte consente di indicare al risolutore che l'elemento linea è aperto ad entrambe le estremità.
    • P: consente l'immissione di una pressione interna.

Come spiegato all'inizio di questo argomento, indipendentemente dal tipo di elemento linea selezionato, sono disponibili tre opzioni nella sezione Tipo di input: Input proprietà, Sezione trasversale e Membro strutturale (solo versioni di SolidWorks).

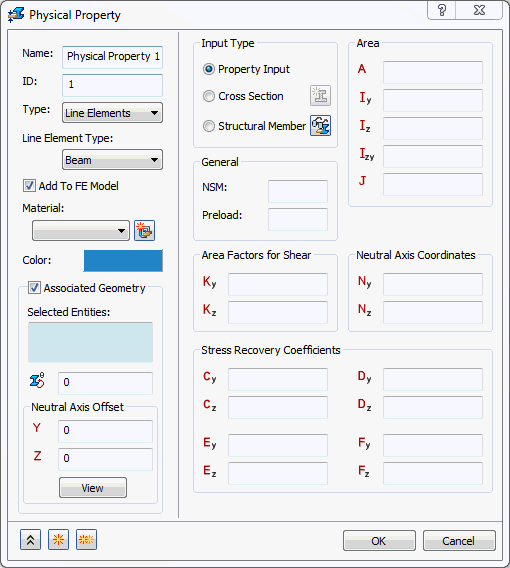

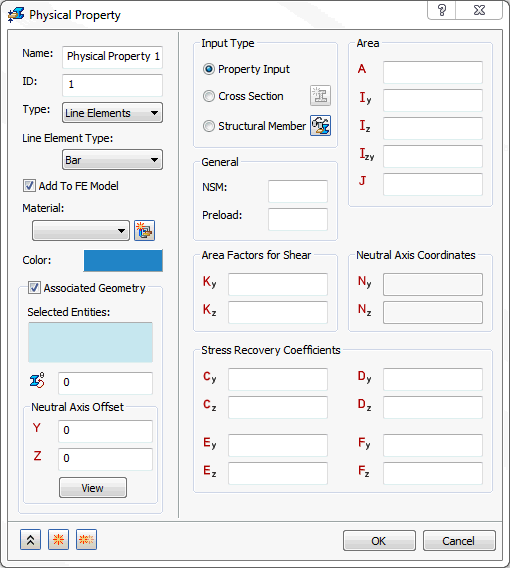

• Input proprietà: questa opzione consente di creare un membro strutturale mediante l'immissione di proprietà membro strutturale.



  • MNS: nei calcoli verrà utilizzata una massa non strutturale per gli elementi linea.
  • Pre-carico: consente di definire un valore di pre-carico assiale (da non utilizzare in soluzioni non lineari).
  • Area: area della sezione trasversale.
  • Iz: momento di inerzia su Zn.
  • Iy: momento di inerzia su Yn.
  • Izy: prodotto di inerzia.
  • J: costante torsionale.
  • Kz: fattore di taglio in Z.
  • Ky: fattore di taglio in Y.
  • Nz: centroide con offset dal centro di taglio in Z (viene visualizzato solo per il tipo Trave).
  • Ny: centroide con offset dal centro di taglio in Y (viene visualizzato solo per il tipo Trave).
  • Cz: coordinata Z del punto di ripristino della sollecitazione C.
  • Cy: coordinata Y del punto di ripristino della sollecitazione C.
  • Dz: coordinata Z del punto di ripristino della sollecitazione D.
  • Dy: coordinata Y del punto di ripristino della sollecitazione D.
  • Ez: coordinata Z del punto di ripristino della sollecitazione E.
  • Ey: coordinata Y del punto di ripristino della sollecitazione E.
  • Fz: coordinata Z del punto di ripristino della sollecitazione F.
  • Fy: coordinata Y del punto di ripristino della sollecitazione F.
• Sezione trasversale: questa opzione consente di definire la sezione trasversale in base alle dimensioni e ai modelli di sezione. Selezionando Sezione trasversale, sarà possibile definire un elemento 1D come PBEAML, PBARL o PPIPE. Per ulteriori informazioni sul significato dell'utilizzo di PBEAML, PBARL e PPIPE, consultare il Manuale dell'utente di Autodesk Nastran.

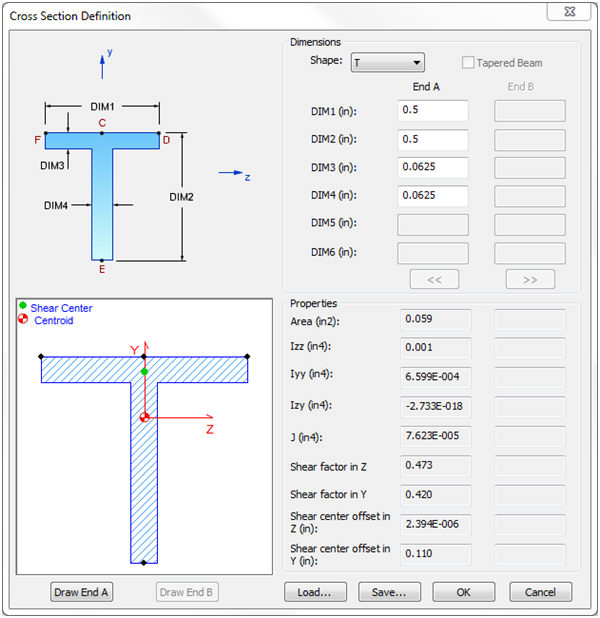

  • L'icona consente di visualizzare la finestra Definizione sezione trasversale. Questo è il punto in cui vengono definite le dimensioni della sezione trasversale per un elemento Trave, Barra o Tubatura.



    • La forma generale della sezione trasversale viene selezionata utilizzando l'elenco a discesa Forma (a T, a I, a U e così via).
    • Le dimensioni vengono quindi inserite in base all'immagine della forma: DIM1, DIM2 e così via.
    • Dopo aver inserito le dimensioni della sezione trasversale, è possibile utilizzare i pulsanti Disegna estremità A o Disegna estremità B per disegnare la forma in base alle dimensioni.
    • L'opzione Trave rastremata è disponibile solo quando il Tipo di elemento è impostato su Trave. Questo consentirà di utilizzare la colonna Estremità B delle dimensioni.
    • I pulsanti e si attiveranno quando l'opzione Offset verso è impostata su Punto di riferimento. In tal modo si attiverà un punto di riferimento che può essere spostato all'interno della sezione trasversale come posizione di offset per una trave. Questo in genere viene utilizzato con pannelli di irrigidimento.
    • Le informazioni generali relative alla sezione trasversale (Area, Izz, Iyy e così via) verranno inserite nella sezione Proprietà dopo che la sezione trasversale è completamente definita e valida.
  • MNS: nei calcoli verrà utilizzata una massa non strutturale per gli elementi linea.
  • Pre-carico: consente di definire un valore di pre-carico assiale (da non utilizzare in soluzioni non lineari).
  • Offset: consente di definire una posizione di offset e differisce per Travi e Barre.

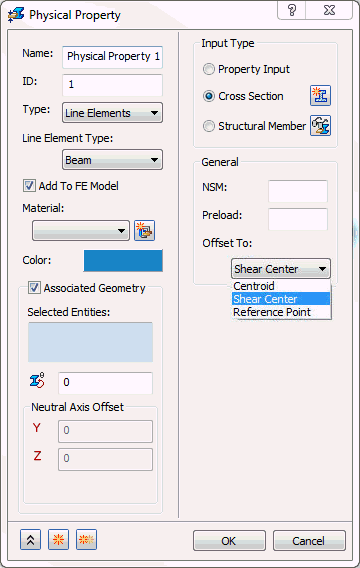

    • Per le Travi sono disponibili tre opzioni: Centro di taglio (impostazione di default), Centroide e Punto di riferimento.

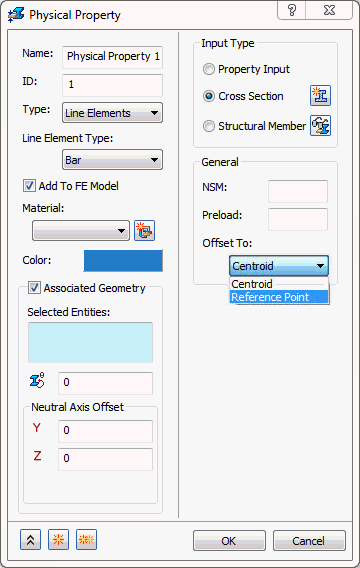

    • Per le Barre sono disponibili due opzioni: Centroide e Punto di riferimento.

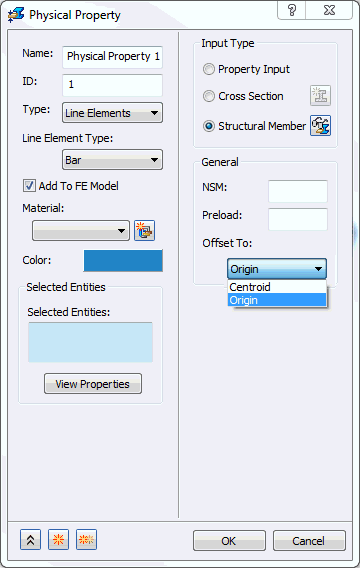

• Membro strutturale (solo versioni SolidWorks): questa opzione consente di selezionare un membro strutturale esistente. Selezionando Membro strutturale, sarà possibile definire un elemento 1D come PBEAM, PBAR o PPIPE. Per ulteriori informazioni sul significato dell'utilizzo di PBEAM, PBAR e PPIPE, consultare il Manuale dell'utente di Autodesk Nastran.



  • L'icona consente di nascondere o mostrare i membri strutturali, se presenti nel modello. Quando il membro strutturale è visibile, il pulsante è simile a questo (nasconde tutti i membri strutturali). Se si fa clic su questo pulsante, il membro strutturale viene nascosto e il pulsante viene sostituito da (mostra tutti i membri strutturali). Questo risulta particolarmente utile quando è necessario selezionare i punti finali del membro strutturale per applicare vincoli.
  • È visibile nella finestra di dialogo Proprietà fisica solo quando il modello dispone di membri strutturali.
  • MNS: nei calcoli verrà utilizzata una massa non strutturale per gli elementi linea.
  • Pre-carico: consente di definire un valore di pre-carico assiale (da non utilizzare in soluzioni non lineari).
  • Offset: consente di definire una posizione di offset e differisce per Travi e Barre.
    • Per le Travi sono disponibili tre opzioni: Centro di taglio (impostazione di default), Centroide e Origine.
    • Per le Barre sono disponibili due opzioni: Origine e Centroide.
  • Fare clic con il pulsante destro del mouse sulla casella di selezione Entità selezionate e scegliere Seleziona tutto. Consente di selezionare tutti i membri strutturali nel modello.

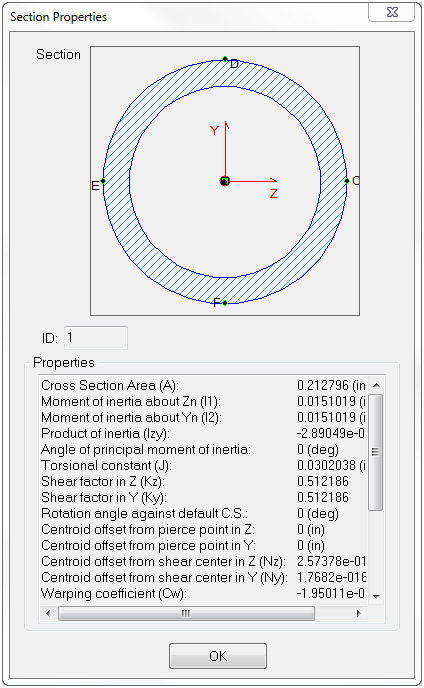

  • Il pulsante consente di visualizzare la finestra per la definizione della sezione trasversale. Questo è il punto in cui vengono visualizzate le proprietà della sezione trasversale per un elemento Barra, Trave o Tubatura.



    • La forma generale della sezione trasversale viene selezionata utilizzando i membri strutturali definiti mediante Saldature (ferro ad angolo, canale a C, tubatura e così via).
    • Le informazioni generali relative alla sezione trasversale (Area, Iz, Iy e così via) verranno inserite nella sezione Proprietà per il tipo di membro strutturale selezionato.

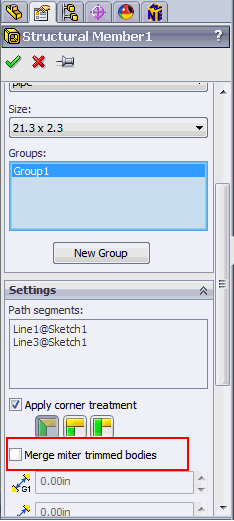

  • L'opzione di unione dei corpi tagliati con giunto ad angolo non è attualmente supportata in questa versione. Assicurarsi che sia deselezionata.
