Come utilizzare un riquadro di sezionamento per suddividere in sezioni trasversali un modello 3D per la prima volta

Come utilizzare un riquadro di sezionamento per suddividere in sezioni trasversali un modello 3D per la prima volta

1. Fare clic sulla scheda Fermo immagine gruppo Sezione Attiva sezione.

   Nella barra multifunzione di Autodesk Navisworks viene visualizzata la scheda Strumenti sezione e nella vista scena viene disegnato un piano di sezione che attraversa il modello.

2. Fare clic sulla scheda Strumenti sezione gruppo Modalità Riquadro.

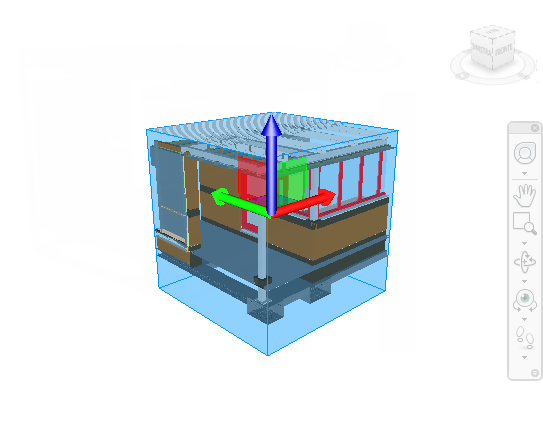

   Il riquadro è ora visibile nella schermata, con il gizmo di spostamento attivato per default.

3. Trascinare il gizmo per suddividere in riquadri il modello lungo gli assi.

4. Facoltativo: fare clic sulla scheda Strumenti sezione gruppo Salva elenco a discesa Salva fermo immagine per salvare il fermo immagine in sezione corrente.
